Саморегулируемые греющие кабели
BSA3BSA2-DR

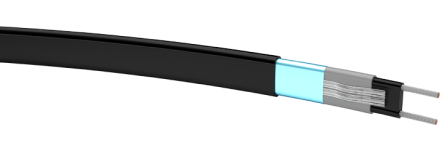

Никелированные медные проводники 1,3 мм2

Саморегулирующаяся токопроводящая жила

Первичная изоляция модифицированный полиофелин

Заземляющие проводники

Обмотка из алюминиевой фольги

Наружная изолирующая оболочка устойчивый к ультрафиолету модифицированный полиофелин

3BSA2-DR

Саморегулирующийся греющий кабель RAYCHEM BSA предназначен для защиты промышленных трубопроводов от промерзания без очистки паром при умеренной температуре технологического процесса. Кабель можно применять в составе внутренних и наружных установок промышленных безопасных зон.

Мощность при 10°C
65°C

Макс. поддерживаемая или рабочая температура (непрерывная работа)

85°C

Максимальная температура периодического воздействия

Скачать технический справочник модели
Области применения
Классификация зоны
Безопасная зона
Тип обогреваемой поверхности
Углеродистая сталь
Нержавеющая сталь
Окрашенный или неокрашенный металл
Пластмасса
Химическая стойкость
К мягким неорганическим растворам
Технические характеристики
Напряжение питания
230 В переменного тока
Макс. поддерживаемая или рабочая температура (непрерывная работа)
65°C
Мин. температура для монтажа
–60°C
Максимальная температура периодического воздействия
85°C
Минимальный радиус изгиба
при 20°C : 10 мм
при –60°C: 35 мм
Номинальная мощность
10 Вт/м при 10°C
Толщина кабеля
6,2 мм
Ширина кабеля
13,7 мм
Вес, г/м
130

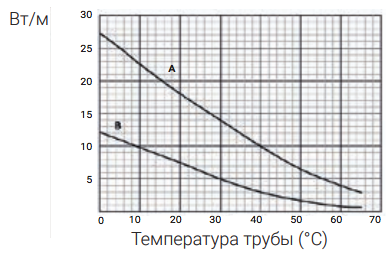

Оценка мощности обогрева

Номинальная выходная мощность при напряжении 230 В переменного тока на изолированных стальных трубах
A - 7BSA2-DR
B - 3BSA2-DR

Оценка мощности обогрева
Максимальная длина цепи обогрева
автомата типа «С» в соответствием с EN 60898
Ток срабатывания защиты
Темп. включения
Макс. длина цепи
16 A–20°C
+10°C
150
150
20 A–20°C
+10°C
150
150
25 A–20°C
+10°C
150
150

Указанные значения приведены исключительно в целях оценки длины цепи. Более подробная информация представлена в программе nVent RAYCHEM TraceCalc или может быть получена по запросу у местного представителя компании nVent. Для обеспечения максимальной безопасности и пожароопасности продукцию nVent следует применять совместно с устройствами дифференциальной защиты 30 мА. При необходимости в повышенном токе утечки предпочтительным уровнем срабатывания регулируемых устройств является 30 мА, превышающая характерную емкостную утечку нагревателя в соответствии с указаниями поставщика спутникового обогрева или ближайший доступный уровень срабатывания для нерегулируемых устройств, при этом максимальный уровень составляет 300 мА. Все аспекты безопасности подлежат обоснованию.

разрешения
Продукция соответствует требованиям IEC/EN 62395-1:2013 Ожидается получение сертификата DNV
КОМПОНЕНТЫ
  • JB-82
    Распределительная коробка, поликарбонат, 4 входа,
    безопасная зона
    Артикул (535679-000)
  • JB-NH2
    Распределительная коробка, инженерный полимер,
    2 входа, безопасная зона
    Артикул (1244-020910)
  • JB-NH4
    Распределительная коробка, инженерный полимер,
    4 входа, безопасная зона
    Артикул(1244-020911)
  • SB-100
    Опорный кронштейн
    Артикул(192932-000)
  • C25-100
    Комплект подключения к распределительной коробке
    для применения в условиях низкой температуры
    Артикул(263012-000)
  • C25-01
    Комплект подключения к распределительной коробке
    для применения в условиях высокой температуры
    Артикул(1244-020909)
  • IEK-25-04
    Комплект для изоляции входа
    Артикул (332523-000)
  • IEK-25-pipe
    Комплект для изоляции входа для установки на трубе
    Артикул (1244-001050)
  • E-02-AL
    Комплект концевого уплотнения для применения в
    условиях низкой температуры
    Артикул (1244-020913)
