Саморегулируемые греющие кабели

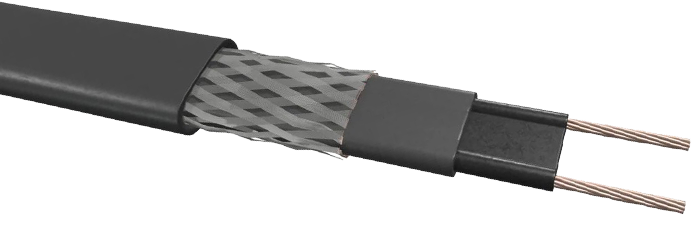

BTV10BTV2-CT

Жилы Токоведущие никелированные медные жилы 1,3мм2

Греющий элемент саморегулируемый токопроводящий

Электроизоляция модифицированный полиолефин

Оплетка из луженой меди (макс. сопротивление 0,010 Ом/м)

Наружная оболочка фторполимер

10BTV2-CT

Саморегулируемый греющий кабель для защиты от замерзания объектов, не подвергаемых пропарке. Греющий кабель BTV параллельного типа применяется для защиты от замерзания трубопроводов и ёмкостей. Кабели этой группы могут также использоваться для поддержания технологических температур до 65°С.

Мощность при 10°C
65°C

Макс. поддерживаемая или рабочая температура (непрерывная работа)

85°C

Макс. допустимая температура (периодическая работа)

Скачать технический справочник модели
Области применения
Классификация зоны
Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль)
Нормальные
Тип обогреваемой поверхности
Углеродистая сталь
Нержавеющая сталь
Окрашенный или неокрашенный металл
Пластик
Химическая стойкость
Для органических коррозионных сред рекомендуется использовать тип -СТ (с наружной фторполимерной оболочкой)
Технические характеристики
Напряжение питания
230 В переменного тока
Макс. поддерживаемая или рабочая температура (непрерывная работа)
65°C
Макс. допустимая температура (периодическая работа)
85°C
Максимальное суммарное время работы
не более 1000 ч
Температурный класс
Т6 согласно европейскому стандарту EN 60079-30-1 5.1.13
Мин. температура для монтажа
–60°C
Минимальный радиус изгиба
при 20°C : 13 мм
при –60°C: 35 мм
Номинальная мощность
29 Вт/м при 10°C
Толщина кабеля
5,5 мм
Ширина кабеля
15,4 мм
Вес, г/м
153
Оценка мощности обогрева

Номинальная мощность обогрева при напряжении 230В
на теплоизолированных стальных трубах

Оценка мощности обогрева
Максимальная длина цепи обогрева
автомата типа «С» в соответствием с EN 60898
Ток срабатывания защиты
Темп. включения
Макс. длина цепи
16 A–20°C
+10°C
45
65
20 A–20°C
+10°C
55
85
25 A–20°C
+10°C
70
105
32 A–20°C
+10°C
90
110

Приведенные выше цифры предназначены лишь для оценки длины цепей обогрева. Для точного расчета используйте разработанную Tyco Thermal Controls программу TraceCalc или обратитесь в представительство Tyco Thermal Controls. Для обеспечения максимальной безопасности и защиты от возгорания необходимо использовать УЗО (устройство защитного отключения при утечках тока на землю) на 30 мА. Если по результату проектирования получается более высокий ток утечки на землю, для устройств с регулируемым током срабатывания предпочтительный уровень тока срабатывания составляет на 30 мА выше характеристики греющего кабеля по утечке на землю, указанной производителем, или следующее доступное значение тока срабатывания для устройств с нерегулируемым током срабатывания, но максимум 300 мА. Все аспекты безопасности должны быть подтверждены.

разрешения
Греющие кабели BTV разрешены к применению во взрывоопасных зонах сертификатами PTB, Baseefa Ltd, Ростехнадзором России, Проматомнадзором Беларуси, МЧС Казахстана, Госгортехнадзором Украины.
PTB 09 ATEX 1115 X Baseefa06ATEX0183X
II 2 G Ex e II T6 и II 2 D Ex tD A21 IP66 T80°C
IECEx PTB 09.0056X и IECEx BAS 06.0043X
Ex II 2 G Ex e II T6 и Ex II 2 D Ex tD A21 IP66 T80°C
Греющие кабели BTV разрешены к применению на кораблях и передвижных морских платформах сертификатом DNV (сертификат № Е-8933)
