Электронные термостаты RAYSTAT-EX, ETS-05, AT-TS, RAYSTAT-CONTROL-10, T-M-10, T-M-20
Электронные термостатыETS-05-H2-E (P)

Электронный термостат RAYCHEM ETS-05 с регулированием по температуре обогреваемой поверхности обеспечивает точное управление температурой для греющих кабелей.

Термостаты ETS-05 выпускаются в двух версиях. Термостат ETS-05-L2-E предназначен для температур до 199°C, а термостат ETS-05-H2-E может использоваться для температур до 499°C. ETS-05-A2-E - это термостат с датчиком температуры окружающей среды и заданным значением температуры в диапазоне от 0°C до 49°C. Максимальная номинальная нагрузка составляет 32 A для обоих термостатов. Точное выставление уставки достигается при помощи цифровых регулировочных роликов внутри корпуса термостата.

Термостаты ETS-05 имеют индикаторы, показывающие состояние термостата (включён/выключен), состояние обогрева (включён/выключен) и состояние датчика температуры. В случае отказа датчика термостат может включить или выключить обогрев в зависимости от заданных пользователем настроек.

Области применения
класс 21, класс 22 (пыль), нормальные
Применение
Регулирование по температуре обогреваемой поверхности
Технические характеристики
Без пластины заземления (стандарт.)
Заказывайте ETS-05-H2-E
С пластиной заземления (опц.)
Заказывайте ETS-05-H2-E
Диапазон уставки
0...499°C
Диапазон измеряемых температур
–55... 585°C
Макс. сопротивление кабеля датчика
20 Ом
Степень защиты
IP66
Точность переключения
±1 К 5°С, ±2 К при 499°С
Гистерезис
≈ 3°C
Реле управления
Однополюсный на одно направление (SPST)
Макс. коммутируемый ток
32 А, активная нагрузка
Допустимая темп. окр. среды
–40...+60°C
Напряжение питания
230 В +10%/-15%, 50/60 Гц
Внутреннее энергопотребление
3 ВА
Клеммы
Макс. 6 мм2
Кабельные вводы
2 x M25:
1 x M25 сальник для ввода силового кабеля
1 x M25 заглушка для вывода гр. кабеля
Датчик
Сальник M16 с 3-проводным гибким датчиком температуры PT100 длиной 2 м
ИНДИКАТОР СОСТОЯНИЯ
Зелёный: питание ETS-05 включено, обогрев выключен
Жёлтый: питание ETS-05 включено, обогрев включен
Мигающий красный: отказ датчика температуры — контроллер в безопасном режиме
МОНТАЖ
Способ монтажа
Монтируется на трубу с помощью опорного кронштейна nVent RAYCHEM SB-100, SB-101, SB-110, SB-111, SB-130 или на поверхность с помощью 4 монтажных отверстий с расстоянием между центрами 106 x 82 мм

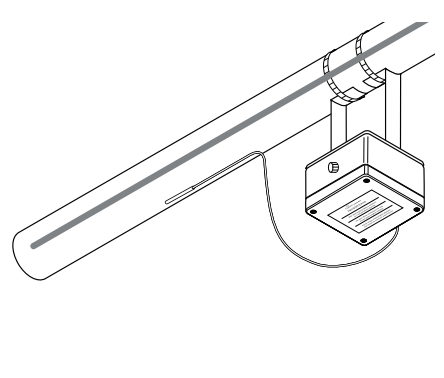

Схематичное изображение
Схематичное изображение
Сертификация
Все подразделения: II 2(1)G II 2D Ex e ia mb (Ga) IIC T5 Gb Ex tb IIIC T100°C Db IP66 Ta–40 to +60°C питание = 99-121 В (ETS-05-x1-x) или 195-230 В (ETS05-x2-x) IECEx BAS 13.0071 Baseefa13ATEX0137 TC RU C-BE.ИМ43.В.01764 ООО "ТехИмпорт" 1Ex e ia mb (ia Ga) IIC T5 Gb Ex tb IIIC T100°C Db IP66 Темп. окр. среды -60°C...+60°C

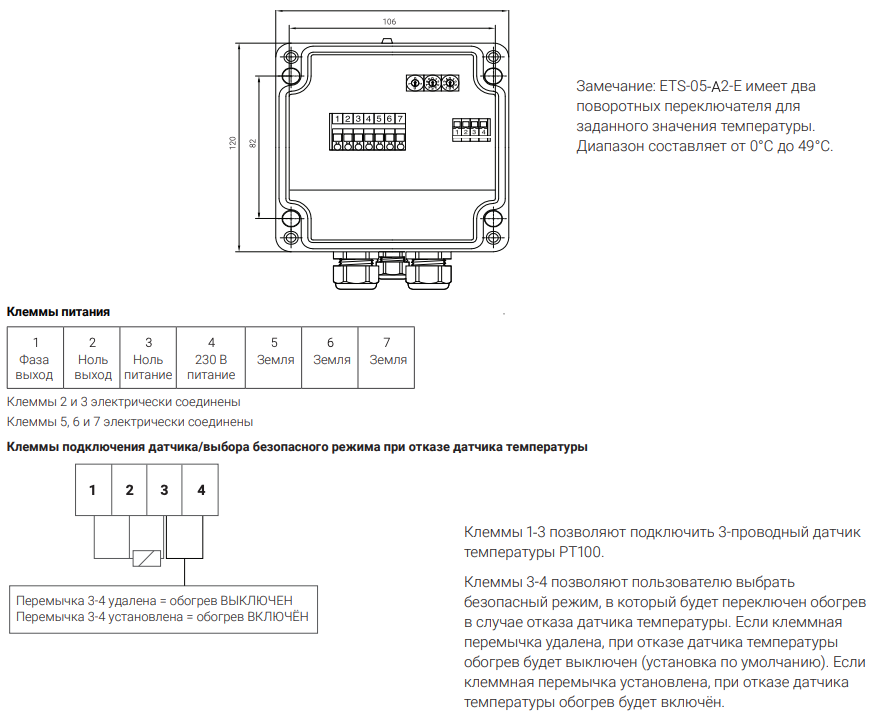

Размеры (мм)
Размеры (мм)
