Монтируемые на панель контроллерыNGC-40

RAYCHEM NGC-40 — многоточечная электронная система контроля, управления и энергораспределения с уникальной архитектурой одноточечных контроллеров, обеспечивающей наиболее надежное решение для централизованного управления и контроля для вашей системы управления теплом. Используя преимущества инновационной модульной технологии, система NGC-40 обеспечивает гибкость конфигурации и компонентов, что позволяет оптимизировать ее для конкретных проектных нужд каждого клиента

Области применения
Область применения
Модули системы NGC-40 должны монтироваться в нормальных (невзрывоопасных) зонах. При использовании цепей обогрева во взрывоопасных зонах, необходимо использовать датчики температуры, сертифицированные для взрывоопасных зон
Технические характеристики
МОДУЛИ КОНТРОЛЯ И УПРАВЛЕНИЯ NGC-40-HTC И NGC-40-HTC3
Система NGC-40 использует отдельный модуль-контроллер для каждой цепи обогрева для обеспечения максимальной надежности. Система управления NGC-40 может питаться от напряжения 100-240 В перем. тока, а механические контакторы (электромагнитные реле, EMR) или бесконтактные реле (SSR) допускают коммутируемый ток до 60 A при 600 В перем. тока. Выпускаются модули контроля и управления для однофазных цепей обогрева (NGC-40-HTC), а также для трехфазных (NGC-40-HTC3). Все модули контроля и управления NGC-40 включают систему обнаружения утечек на землю и защиту от нее. Они также гарантируют точное измерение тока в однофазных и трехфазных цепях. Для каждой цепи обогрева может использоваться до 8 датчиков температуры, что позволяет создавать самые разнообразные конфигурации для управления, контроля и сигнализации. Модули контроля и управления NGC-40 оборудованы выходом сигнализации и цифровыми входами. Выход сигнализации может использоваться для подключения внешнего устройства оповещения. Цифровой вход является программируемым и может использоваться для различных целей, таких как принудительное включение или выключение обогрева или активация сигнализации, что делает систему более гибкой и позволяет подстроить ее под конкретные нужды каждого пользователя.
СЕРТИФИЦИРОВАННЫЙ SIL2 ОГРАНИЧИТЕЛЬ ТЕМПЕРАТУРЫ NGC-40-SLIM
Система NGC-40 имеет сертифицированный SIL2 модуль ограничителя температуры. Модуль может использоваться до 3 входов датчиков температуры для трехфазных цепей обогрева. Ограничитель может быть связан с контроллером NGC-40 и использовать текущую информацию для разрешения или запрета сброса ограничителя после срабатывания. Передняя панель модуля ограничителя оборудована индикаторами, показывающими его состояние. На передней панели также расположены кнопка подтверждения новой уставки, кнопка сброса ограничителя и кнопка сброса сигнализации. Модуль имеет один выход для контактора и один выход для внешнего устройства сигнализации Ограничитель может быть сброшен через цифровой вход терминал пользовательского интерфейса TOUCH 1500 и программу RAYCHEM Supervisor
МОДУЛЬ ВВОДА/ВЫВОДА NGC-40-IO
В дополнение к возможности подключения датчиков температуры напрямую к модулю управления, датчики температуры могут быть подключены к модулям ввода/вывода (NGC-40-IO) внутри панели и назначены цепям обогрева с помощью управляющей программы. Это означает, что система NGC-40 может быть оптимизирована для нужд каждого конкретного случая. Каждый модуль ввода/ вывода поддерживает подключение до четырех дополнительных датчиков температуры.
МОДУЛЬ ДИСТАНЦИОННОГО КОНТРОЛЯ RMM2
Система NGC-40 работает с модулями дистанционного контроля MONI-RMM2. К каждому модулю RMM2, смонтированному в непосредственной близости от цепи обогрева, могут быть подключено до 8 датчиков температуры. 16 модулей RMM2 могут быть связаны последовательно кабелем RS-485 типа «витая пара» RS-485, что дает возможность контролировать в сумме до 128 датчиков температуры. Благодаря такому последовательному подключению модулей RMM2 к системе NGC-40, затраты на полевую проводку к датчикам температуры значительно снижаются.
КОММУНИКАЦИОННЫЙ МОДУЛЬ NGC-40-BRIDGE
Система NGC-40 поддерживает различные коммуникационные порты, позволяя использовать для связи с внешними устройствами последовательные интерфейсы (RS-485 и RS-232) и сетевые подключения (Ethernet). Связь с панелью NGC-40 осуществляются с помощью модуля NGC-40-BRIDGE, который выступает в качестве центрального роутера для всей системы, соединяя модули управления, ввода вывода, ограничителей температуры, RMM2 и вышестоящие устройства, такие как терминал пользовательского интерфейса RAYCHEM TOUCH 1500, программа RAYCHEM Supervisor и распределённая система управления (РСУ). Связь со внешними устройствами (вне панели NGC-40) осуществляется по протоколу Modbus® по сети Ethernet, RS-485 или RS-232.
ТЕРМИНАЛ ПОЛЬЗОВАТЕЛЬСКОГО ИНТЕРФЕЙСА RAYCHEM TOUCH 1500
Система NGC-40 имеет инфтерфейс для взаимодействия с пользователем. Модуль пользовательского интерфейса, терминал RAYCHEM TOUCH 1500, представляет собой самый современный 15-дюймовый цветной сенсорный дисплей. Сенсорный дисплей TOUCH 1500 позволяет пользователям получить удобный доступ к информации о цепях обогрева и обеспечить легкое взаимодействие с пользователем для программирования системы без использования клавиатуры. Терминал TOUCH 1500 может монтироваться или локально на дверце электрораспределительной панели или удаленно и связывается с модулями управления обогревом NGC-40 через сетевой интерфейс Ethernet или последовательный порт. В случае размещения терминала на открытой площадке, для его нормальной эксплуатации может потребоваться обогреватель и крышка для дисплея. Терминал TOUCH 1500 может использоваться для конфигурирования и контроля всех цепей обогрева. Программа поддерживает различные языки, имеет 4 уровня интегрированной безопасности и записывает сигнализации и другие события в протокол для облегчения техобслуживания системы обогрева.
ПРОГРАММА RAYCHEM SUPERVISOR
Программа RAYCHEM Supervisor обеспечивает удаленный графический пользовательский интерфейс для системы NGC-40. Программа позволяет пользователю конфигурировать и отслеживать работу различных систем NGC из одной централизованной точки. Она также обеспечивает звуковую сигнализацию, возможность подтверждать и сбрасывать сработавшие сигнализации; содержит расширенные функции, такие как ведение протоколов и анализ трендов, применение изменений с помощью пакетных заданий, и другие полезные функции. Пользователи могут получить доступ к информации из любой точки мира, что делает Supervisor мощным инструментом для управления всей системой управления теплом.
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
Излучение
EN 61000-6-3
Помехоустойчивость
EN 61000-6-2
Напряжение питания
24 В пост. тока +/– 10%
Энергопотребление
<2,4 Вт для каждого модуля
Допустимая температура окр. среды
–40...65°C
Температура хранения
–40...+75°C
Среда
PD2, CAT III
Максимальная высота
2 000 м
Влажность
5-90%, без конденсации
Монтаж
DIN-рейка 35 мм
СЕТЕВАЯ ШИНА CAN
Тип
2-проводная изолированная сеть с равноправными узлами на базе CAN. Изолирован на 24 В пост. тока — проверено с помощью испытания на электрическую прочность при 500 В (среднекв.)
Разъемы
Два 8-контактных разъёма RJ-45 (оба могут использоваться для входных или выходных соединений)
Протокол
Собственный протокол NGC-40
Топология сети
Последовательное подключение
Длина кабеля
Макс. 10 м
Количество
До 80 модулей HTC/HTC3 и модулей NGC-40-IO на каждый сегмент сети
Адрес
Уникальный, задается на заводе
ПОДСОЕДИНИТЕЛЬНЫЕ КЛЕММЫ И КОРПУС
Подсоединительные клеммы
Пружинные, от 0,5 до 2,5 мм2 (от 24 до 12 AWG)
Размеры корпуса (Ш х В х Г)
45,1 x 87 x 106,4 мм
Информация, специфичная для конкретных модулей
NGC-40-HTC/NGC-40-HTC3
Датчики температуры
100 Ом платиновый термометр сопротивления, 3-проводной, α = 0,00385°C-1. Кабель датчика может быть удлинен с помощью 3-проводного экранированного кабеля с сопротивлением каждого провода не более 20 Ом
Количество датчиков температуры
Один на каждый модуль NGC-40-HTC/HTC3
Диапазон измерения
–80...+700°C
Измерение тока
Внутри модуля
Измерение тока NGC-40-HTC
1 для измерения тока в однофазных цепях, 60 A, +/–2% от диапазона
Измерение тока NGC-40-HTC3
3 для измерения тока в трехфазных цепях, 60 A, +/–2% от диапазона
Измерение тока утечки на землю
1 для измерения тока утечки на землю, 10-250 мA, +/–2% от диапазона
Реле сигнализации
Реле с «сухими» контактами. Номинал: 250 В / 3 A, 50/60 Гц (EC) и 277 В / 3 A 50/60 Гц (cCSAus). Реле сигнализации можно программировать. Имеются нормально открытый и нормально закрытый контакты
Выходное реле контактора
Номинал: 250 В / 3 A 50/60 Гц (EC) и 277 В / 3 A 50/60 Гц (cCSAus)
Выход бесконтактного реле
12 В пост. тока при 45 мA макс. на реле
Цифровой вход
Многоцелевой вход для подсоединения к внешним «сухим» контактам или источнику постоянного тока. Может быть запрограммирован для выполнения следующих функций: не используется / функция принудительного выключения / включения. Может быть сконфигурирован в качестве активно разомкнутого или активно замкнутого
ОГРАНИЧИТЕЛЬ ТЕМПЕРАТУРЫ NGC-40-SLIM
Функциональная безопасность
Отвечает требованиям по функциональной безопасности в соответствии с Baseefa10SR0109 SIL 2 IEC 61508-1-1998 и IEC 61508-2-2000
Диапазон измерения
Температурный диапазон ограничителя: +50...+500°C
Тип датчиков температуры
00 Ом платиновый термометр сопротивления, 3-проводной, α = 0,00385°C-1. Кабель датчика может быть удлинен с помощью 3-проводного экранированного кабеля с сопротивлением каждого провода не более 20 Ом. Количество: 3 на каждый модуль NGC-40-SLIM
Цифровой вход
Используется для удаленного сброса ограничителя температуры. Цифровой вход предназначен для подсоединения внешнего сухого контактора или подачи постоянного напряжения. Вход имеет параметры 5-24 В пост. тока/1 мА с макс. сопротивлением шлейфа 100 Ом и сконфигурирован для возбуждения низким уровнем сигнала
МОДУЛЬ ВВОДА/ВЫВОДА NGC-40-IO
Тип датчиков температуры
100 Ом платиновый термометр сопротивления, 3-проводной, α = 0,00385°C-1. Кабель датчика может быть удлинен с помощью 3-проводного экранированного кабеля с сопротивлением каждого провода не более 20 Ом. 100 Ом Ni-Fe термометр сопротивления, 2-проводной. Кабель датчика может быть удлинен с помощью 2-проводного экранированного кабеля с сопротивлением каждого провода не более 20 Ом
Количество датчиков температуры
До четырех датчиков, подключаемых напрямую к каждому из модулей NGC-40-IO
Реле сигнализации
Реле с «сухими» контактами. Номинал: 250 В / 3 A, 50/60 Гц (EC) и 277 В / 3 A, 50/60 Гц (cCSAus). Реле сигнализации можно программировать. Имеются нормально открытый и нормально закрытый контакты
Цифровой вход
Многоцелевой вход для подсоединения к внешним «сухим» контактам или источнику постоянного тока. Может быть запрограммирован для выполнения следующих функций: не используется / функция принудительного выключения / включения. Может быть сконфигурирован в качестве активно разомкнутого или активно замкнутого
КОММУНИКАЦИОННЫЙ МОДУЛЬ NGC-40-BRIDGE
Комм. порты COM1, COM2
Тип
2-проводной RS-485
Кабель
Одна экранированная витая пара
Длина сети
Макс. 1200 м
Количество
До 255 устройств на один порт
Скорость передачи данных
9600, 19.2K, 38.4K, 57.6K, 115.2K бод
Информационные биты
7 или 8
Проверка чётности
Выключена, чётность, нечётность
Стоповые биты
0, 1, 2
Задержка передачи
0-5 с
Протокол
Modbus RTU или ASCII
Подсоединительные клеммы
Пружинные
КОММ. ПОРТ COM3
Тип
RS-232
Кабель
На заказ, TTC# 10332-005
Длина
Макс. 15 м
Скорость передачи данных
9600, 19.2K, 38.4K, 57.6K, 115.2K бод
Информационные биты
7 или 8
Проверка чётности
Выключена, чётность, нечётность
Стоповые биты
0, 1, 2
Задержка передачи
0-5 с
Протокол
Modbus RTU или ASCII
Подсоединительные клеммы
RJ-11
ETHERNET
Тип
Сеть 10/100 BaseT Ethernet
Длина
1000м
Скорость передачи данных
10 или 100 Мб/с
Протокол
Modbus/TCP
Подсоединительные клеммы
Экранированный 8-контактный разъем RJ-45 в передней части модуля
NGC-40-PTM
Подсоединительные клеммы
Пружинные, от 0,5 до 2,5 мм2 (от 24 до 18 AWG). Поскольку модули требуют до 2,05 A при 24 В пост. тока (20 модулей — см. схемы подключений сети CAN NGC-40), минимальное сечение проводов модуля должно быть 1,0 мм2 (AWG 18)
Шина CAN и питание
Два разъема RJ-45, оба могут использоваться для входных или выходных соединений. Обеспечивают передачу сигналов по шине CAN и питание +24 В пост. тока
ТЕРМИНАЛ ПОЛЬЗОВАТЕЛЬСКОГО ИНТЕРФЕЙСА TOUCH 1500
Общая информация
Область применения
Невзрывоопасные (нормальные) зоны (IP65, NEMA 4)
Напряжение питания
10-30 В пост. тока
Номинал тока
Стабильное состояние 1,8 A
Сверхток
16 A
Рабочая температура
0…50°С без внешнего нагревателя, –30…70°С с исп. внешнего нагревателя и крышки для экрана
Температура хранения
–20...60°C
Размеры (Ш х В х Г)
449,9 х 315,6 х 141,7 мм
Выходы реле
Одно переключающее реле типа «С» с номиналом 12 A при 250 В пер. тока. Реле используется для подключения общей сигнализации.Заказываются отдельно
Дисплей
4-проводной резистивный сенсорный экран для обеспечения взаимодействия с пользователем. Цветной ЖК-дисплей, диагональ 37,5 см (15 дюймов) XGA, прозрачно-отражающий с интегрированной задней светодиодной подсветкой
Сетевые подключения
Локальный/удаленный порт
Порты RS-232/RS-485 могут быть использованы для подключения к управляющему компьютеру (программе nVent RAYCHEM Supervisor) или РСУ. Локальный RS-232 Неизолированный, 9-штырьковый разъем D-SUB
Удаленный RS-485
Двухпровод., изолирован., 9-штырьковый разъём. Скорость передачи данных 9600- 57600 бод. Макс. длина кабеля Для RS-485 — 1200 м. Кабель должен представлять собой экранированную витую пару
Внешний порт
RS-485, двухпроводной, изолированный; исп. для подключения внешних устройств, таких как модули NGC-40-BRIDGE и NGC-20. Макс. длина кабеля — 1200 м. Кабель должен представлять собой экранированную витую пару. Двухпроводной, изолированный, 9-штырьковый разъём D-SUB. Скорость передачи данных — до 9600 бод
Локальная сеть (LAN)
Порт 10/100 Base-T Ethernet с индикаторами состояния подключения и приёма/ передачи (х2)
Порт USB
Порт USB 2.0 тип А — разъем для штекера (х4)

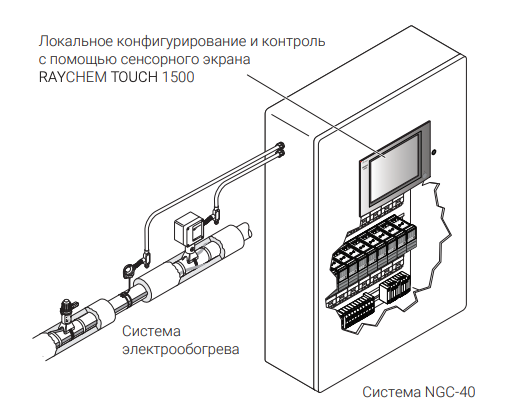

Схематичное изображение
Схематичное изображение
МОДУЛИ УПРАВЛЕНИЯ RAYCHEM NGC-20
НаименованиеОписаниеНомер деталиРазрешенияВес
NGC-20-C-EКонтроллер 1244-007035ATEX, IEC Ex, Seguranca, EAC Ex, метрологическая сертификация РФ2.2 кг
NGC-20-C-E (для РФ) Контроллер 1244-018772EAC Ex, метрологическая сертификация РФ2.2 кг
Сертификация
TOUCH 1500-R: ETL не для модуля NGC-40-SLIM
