Греющие кабели последовательного типа с полимерной изоляцией

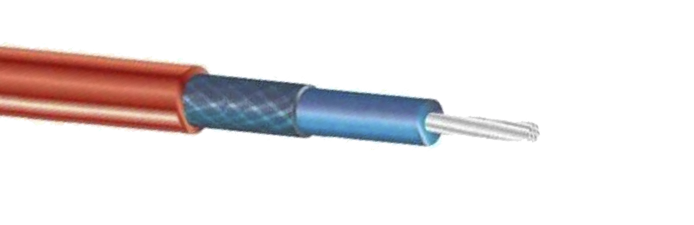

XPIXPI-S

Термостойкая греющая жила

Внутренняя оболочка из термо- стойкого фторполимера/ПТФЭ

Никелированная медная оплетка (макс. сопротивление 18 Ом/км)

Внешняя оболочка Гибридная конструкция

XPI-S

Греющие кабели последовательного типа с полимерной изоляцией RAYCHEM XPI-S предназначены для защиты от замерзания и поддержания температуры труб, резервуаров и другого оборудования. Кабели XPI-S — усиленная версия кабелей XPI, она особенно хорошо подходит для областей применения, предъявляющих повышенные требования к механической прочности кабелей. Кабели XPI-S — экономичное решение для электрообогрева, особенно в случаях, когда длина трубы превышает макс. длину цепи для кабелей параллельного типа (250 м). Внутренняя оболочка кабеля выполнена из термостойкого фторполимера и ПТФЭ (политетрафторэтилена), а внешняя — из ПТФЭ. Эта уникальная конструкция обеспечивает простоту концевой заделки, а также делает кабели очень гибкими, безопасными и надежными.
Они также обеспечивают высочайшую химическую стойкость и механическую прочность, особенно при повышенных температурах.

Кабели данной группы могут применяться для поддержания технологической температуры объектов до 260°С и могут выдерживать температуру до 300°С (периодическое кратковременное воздействие). Их легко монтировать благодаря их гибкости и нанесенных на них метках длины. Кабели XPI выпускаются в очень широком диапазоне сопротивлений от 0,8 до 8000 Ом/км и дополняются полным набором комплектующих для их соединения и разветвления.

Максимальная выходная мощность
260°C

Непрерывное воздействие

300°C

Периодическое кратковременное воздействие

Скачать технический справочник модели
Области применения
Классификация зоны
Взрывоопасные зоны, класс 1, класс 2 (газ), класс 21, класс 22 (пыль)
Нормальная зона
Химическая стойкость
Органические и неорганические коррозионные среды
Технические характеристики
Номинальное напряжение
До 300/500 В переменного тока
Макс. допустимая температура (при выкл. питании, непрерывное воздействие)
260°C
Макс. допустимая температура (при выкл. питании, периодическое воздействие)
300°C
Мин. температура для монтажа
–70°C
Минимальный радиус изгиба при -55°C
2.5 х диаметр кабеля
Макс. выходная мощность
35 Вт/м
Минимальное расстояние между нитями
20 мм
Мин. ударопрочность
4 Дж
Справочные данные о греющем кабеле XPI
Обозначение
Номинальное сопротивление
Темп. коэффициент. (х10-3)
Внешний диаметр (мм)
Вес (кг/км)
XPI-S-0.80,84,311,9405
XPI-S-1,11,14,310,1307
XPI-S-1.81.84,38,6209
XPI-S-2,92,94,37,1149
XPI-S-4,44,44,36,5116
XPI-S-77,04,35,988
XPI-S-1010,04,35,884
XPI-S-11,711,74,35,676
XPI-S-1515,04,35,571
XPI-S-17,817,84,35,368
XPI-S-2525,03,05,572
XPI-S-31,531,51,35,982
XPI-S-50501,35,572
XPI-S-65651,35.466
XPI-S-80800,75,775
XPI-S-1001000,45,879
XPI-S-1501500,45,878
XPI-S-1801800,335,671
XPI-S-2002000,405,772
XPI-S-3203200,185,876
XPI-S-3803800,185,773
XPI-S-4804800,185,670
XPI-S-6006000,185,467
XPI-S-7007000,185,465
XPI-S-8108100,045,569
XPI-S-1000 10000,045,467
XPI-S-1440 14400,045,669
XPI-S-1750 1750 0,045,567
XPI-S-2000 20000,355,874
XPI-S-3000 3000 0,355,669
XPI-S-4000 4000 0,355,465
XPI-S-4400 4400 0,15,566
XPI-S-5160 5160 0,15,566
XPI-S-5600 5600 0,15,463
XPI-S-7000 7000 0,15,461
XPI-S-8000 8000 0,15,360

Допуск сопротивления: +10/–5%. В частности, для кабелей с сопротивлением <31,5 Ом/км сопротивление материала провода зависит от температуры и изменение следует учитывать при проектировании.

Рекомендуемые холодные вводы для кабелей XPI-F
Сечение (мм2)
Ном. ток (А)
Внешний диаметр (мм)
Ном. сопротивление (Ом/км)
Темп. коэффициент.
Изделие
2,5325,97,04,3XPI-S-7
4426,54,44,3XPI-S-4.4
6547,12,94,3XPI-S-2.9
10738,61,84,3XPI-S-1.8
169810,11,14,3XPI-S-1.1
2512911,90,84,3XPI-S-0.8
разрешения
Система (греющие элементы)
PTB 08 ATEX 1102X
II 2 G Ex eb IIC T2…T6 Gb
II 2 D Ex tb IIIC T260…T90°C Db
IECEx PTB 08.0051X
Ex eb IIC T2…T6 Gb
Ex tb IIIC T260…T90°C Db
Кабель в бухтах
Baseefa15ATEX0158U
II 2 G Ex e IIC Gb
IECEx BAS 15.0105U
II 2 G Ex e IIC Gb
