Назначение:
Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания трех- и четырехжильных кабелей с бумажной изоляцией на переменное напряжение до 1 кВ включительно, частоты 50 Гц.
Применение:
Применяется для кабелей типа:
- АСБ-1, АСБ2л-1, АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-1;
- СБ-1, СБ2л-1, СБ2лГ-1, СБГ-1, СБл-1, СГ-1;
- ААШв-1, ААШб-1, ААБл-1, ААБ2л-1, ААШп-1, ААБв-1, ААГ-1;
- АШв-1, АШп-1, АБл-1, АБ2л-1, АБв-1.
Особенности комплектации:
Муфта комплектуется механическими оконцевателями со срывающимися головками при затяжке, предусмотренными для монтажа, как на алюминиевую, так и на медную жилы (В).
По желанию заказчика муфта может комплектоваться оконцевателями под опрессовку (О).
Упаковка:
Муфта поставляется в картонной коробке. Геометрические размеры коробки 200х1000х145 мм (для максимального сечения).
Максимальный вес муфты (4КВНтп-В(О)-150/240) около 2,6 кг.

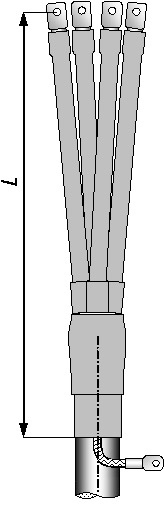

Обозначение | Сечение жилы, мм2 | L, min, мм | L, max, мм |
---|---|---|---|
3,4КВНтп-В(О)-25/50 | 25, 35, 50 | 790 | 1240 |
3,4КВНтп-В(О)-70/120 | 70, 95, 120 | 795 | 1245 |
3,4КВНтп-В(О)-150/240 | 150, 185, 240 | 800 | 800 |
