Жила Из медного сплава
Изоляция Из оксида магния
Внешняя оболочка Медная оболочка
Греющие кабели RAYCHEM HCH последовательного типа с минеральной изоляцией и медной оболочкой предназначены для использования во взрывоопасных зонах. Кабели данного типа находят широкое применение в разных областях промышленности для обогрева протяженных трубопроводов и предотвращения образования конденсата при низкой температуре, а также используются в строительстве для обогрева полов, пандусов и дорожек. Максимальная выходная мощность равна 50 Вт/м. Данные кабели также доступны в исполнении с внешней оболочкой из полимера с низким выделением дыма и нулевым содержанием галогеновых соединений (тип LSZH) для усиленной защиты от коррозии при температуре ниже 80°C, обычно в случае заглубления кабеля в бетон. Греющие кабели HCH выпускают в бухтах и в виде готовых систем, в которых концевые заделки и соединение греющего кабеля и холодного ввода выполнены в заводских условиях для обеспечения высокого качества соединений. В дополнение к кабелям предлагается полный набор компонентов для монтажа, соединения и сращивания.
Непрерывное воздействие

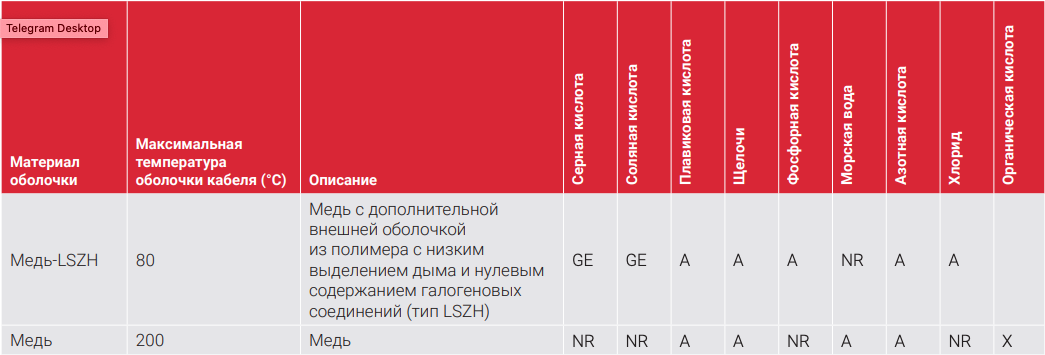

Примечание. NR – не рекомендуется, A – допустимо, GE – хорошо/отлично, X – требуются дополнительные данные. Коррозионная стойкость зависит от температуры и концентрации веществ во внешней среде.
Обозначение | Сопротивление | Внешний диаметр | Темп. коэффициент. | Макс. длина катушки | Вес (кг/км) |
|---|---|---|---|---|---|
| HCH1L2000* | 2000 | 2,8 | 0,4 | 1200 | 31 |
| HCH1L1250* | 1250 | 2,8 | 0,4 | 1200 | 32 |
| HCH1M800 | 800 | 3,5 | 0,4 | 900 | 50 |
| HCH1M630 | 630 | 4,0 | 0,4 | 1100 | 65 |
| HCH1M450 | 450 | 4,0 | 0,4 | 1100 | 67 |
| HCH1M315 | 315 | 4,3 | 0,4 | 1000 | 77 |
| HCH1M220 | 220 | 4,5 | 0,4 | 1000 | 85 |
| HCH1M140 | 140 | 4,9 | 0,4 | 1000 | 102 |
| HCH1M100 | 100 | 5,2 | 0,4 | 800 | 125 |
* - Не сертифицирован для применения во взрывоопасных зонах, макс. допустимое напряжение 300В перем. тока.
В стандартном исполнении системы обогрева на основе кабелей с минеральной изоляцией и медной оболочкой поставляются с никелированными латунными кабельными вводами. Возможна поставка других типов кабельных вводов. Если холодный ввод снабжен дополнительной внешней оболочкой (тип LSZH), буква C в обозначении изделия меняется на R (например, C31A > R31A).
Длина кабеля, поставляемого на катушке, зависит от типа сопротивления и максимальной длины катушки, указанной в таблице выше. Система обогрева с минеральной изоляцией с заводскими соединениями ограничена максимальным весом 50 кг, однако для обеспечения удобной и безопасной работы на объекте настоятельно рекомендуется ограничивать вес 25-30 кг. Не все типы сопротивления являются стандартными, поэтому кабелей данных типов может не быть в наличии на складе.
Для обеспечения максимальной безопасности и защиты от возгорания необходимо применение УЗО (устройство защитного отключения при утечках тока на землю) на 30 мА.
Если по результатам расчета ток утечки на землю оказался выше этого значения, предпочтительно, чтобы уставка регулируемого УЗО была на 30 мА выше указанного производителем тока утечки греющего кабеля; в случае нерегулируемого УЗО следует использовать следующее фиксированное значение уставки. Максимальное значение уставки для регулируемого и нерегулируемого УЗО – 300 мА. Следует проверить все аспекты безопасности системы.
Обозначение ввода | Материал оболочки | Ток (А) | Напряжение (В) | Жилы | Конструкция | Диаметр кабеля (мм) | Сечение (мм2) | Размер ввода |
|---|---|---|---|---|---|---|---|---|
| C31A | Медь | 31 | 600 | 1 | В | 5,8 | 2,1 | M25 |
| C41A | Медь | 41 | 600 | 1 | В | 7 | 3,3 | M25 |
| C54A | Медь | 54 | 600 | 1 | В | 6,2 | 5,3 | M25 |
| C70A | Медь | 70 | 600 | 1 | В | 7,6 | 8,4 | M25 |
| C94A | Медь | 94 | 600 | 1 | В | 8,6 | 13,3 | M25 |
| C127A | Медь | 127 | 600 | 1 | В | 10,2 | 21,1 | M25 |
