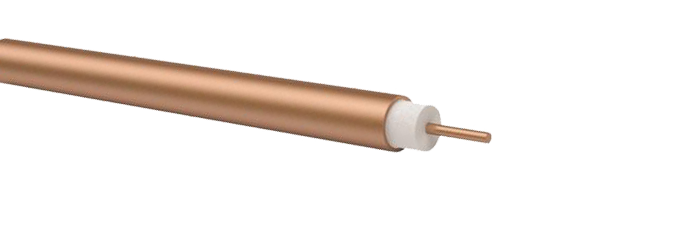

Греющие кабели с минеральной изоляциейHDF1M1600

Жила Из меди или медного сплава

Изоляция Из оксида магния

Оболочка Медно-никелевая

HDF1M1600

Греющие кабели RAYCHEM HDC/HDF последовательного типа с минеральной изоляцией и медно-никелевой оболочкой предназначены для применения во взрывоопасных зонах. Кабели данного типа широко используются в нефтегазовой, химической, нефтехимической, энергетической промышленности, а также в области хранения газа и многих других промышленных отраслях. Греющие кабели с медноникелевой оболочкой и токопроводящими жилами из меди (HDC) имеют очень низкое сопротивление, поэтому могут быть использованы для обогрева протяженных трубопроводов с ограниченным количеством точек подвода питания, в частности в условиях, превышающих предельно допустимые значения для греющих кабелей с полимерной изоляцией. Данные кабели могут применяться при температуре воздействия до 400°C. Максимальная выходная мощность равна 70 Вт/м. Греющие кабели HDC/HDF выпускают в бухтах и в виде готовых систем, в которых концевые заделки и соединение греющего кабеля и холодного ввода выполнены в заводских условиях для обеспечения высокого качества соединений. В дополнение к кабелям предлагается полный набор компонентов для монтажа, соединения и сращивания.

Области применения
Классификация зоны
Взрывоопасные*, зона 1 или зона 2 (газ), или зона 21 или зона 22 (пыль)
Нормальные (невзрывоопасные) зоны
Технические характеристики
Номинальное сопротивление (Ом/км при 20°C)
1600
Внешний диаметр (мм)
3,2
Температурный коэффициент (x 10-3/K)
0,04
Макс. длина катушки [м]
625
Ном. вес (кг/км)
40
Материал оболочки кабеля
70/30 Медно-никелевый сплав
Материал токопроводящий жилы
Медь (HDC) или медный сплав (HDF)
Материал токопроводящий жилы
400°C
Мин. температура монтажа
-60°C
Мин. радиус изгиба кабеля
6 x внешний диаметр кабеля при -60°C
Макс. напряжение питания и мощность
300/500 В перем. тока
Макс. выходная мощность*
70 Вт/м
Ток утечки на землю
3 мА/100 м (номинальное значение при 20°C, 230 В перемен. ток, 50 - 60 Гц)
Мин. расстояние между нитками кабеля
25 мм для взрывоопасных зон

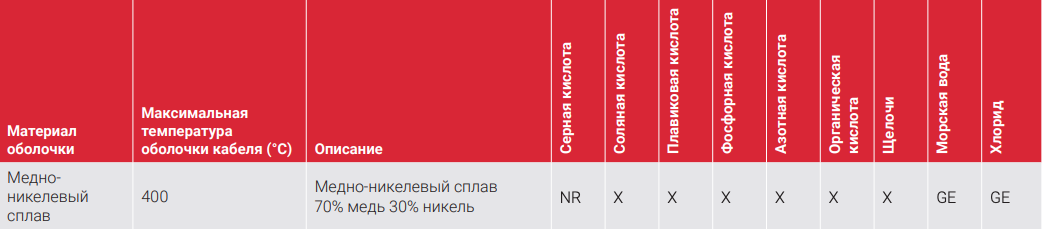

Химическая устойчивость

Примечание. NR – не рекомендуется, A – допустимо, GE – хорошо/отлично, X – требуются дополнительные данные Коррозионная стойкость зависит от температуры и концентрации веществ во внешней среде.

Химическая устойчивость
Греющие кабели последовательного типа с минеральной изоляций HCC

В стандартном исполнении все системы обогрева на основе кабелей с минеральной изоляцией поставляются с никелированными латунными сальниками. Возможна поставка других типов сальников. За дополнительной информацией обращайтесь в представительство. Холодные вводы для греющих кабелей с медно-никелевой оболочкой покрыты внешней оболочкой из сплава 825. Поскольку холодный ввод не защищен изоляцией, он может подвергаться воздействию изменяющихся коррозионных сред. Оболочка из сплава 825 повышает предполагаемый срок службы кабеля, обеспечивая высокий уровень защиты от коррозии в различных условиях применения.<br/>

По умолчанию все холодные вводы поставляются с сальниками M25, предназначенными для использования со стандартными соединительными коробками RAYCHEM MI, оснащенными встроенной пластиной заземления.<br/>

Длина кабеля, поставляемого на катушке, зависит от типа сопротивления и максимальной длины катушки, указанной в таблице выше. Система обогрева с минеральной изоляцией с заводскими соединениями ограничена максимальным весом 50 кг, однако для обеспечения удобной и безопасной работы на объекте настоятельно рекомендуется ограничивать вес 25-30 кг. Не все типы сопротивления являются стандартными, поэтому кабелей данных типов может не быть в наличии на складе. Свяжитесь с представительством для уточнения сроков поставки. Для обеспечения максимальной безопасности и защиты от возгорания необходимо применение УЗО (устройство защитного отключения при утечках тока на землю) на 30 мА.<br/>

Если по результатам расчета ток утечки на землю оказался выше этого значения, предпочтительно, чтобы уставка регулируемого УЗО была на 30 мА выше указанного производителем тока утечки греющего кабеля; в случае нерегулируемого УЗО следует использовать следующее фиксированное значение уставки. Максимальное значение уставки для регулируемого и нерегулируемого УЗО – 300 мА. Следует проверить все аспекты безопасности системы.<br/>


Более подробная информация о компонентах и принадлежностях системы обогрева приведена в соответствующем разделе.

Рекомендуемые холодные вводы для греющих кабелей HDF/HDC последовательного типа с минеральной изоляцией
Обозначение ввода
Материал оболочки
Ток (А)
Напряжение (В)
Жилы
Конструкция
Диаметр кабеля (мм)
Сечение (мм2)
Размер ввода
S33AСплав 825336001В5,53,3M25
S55AСплав 825556001В6,48,4M25
S76AСплав 825766001В8,113,3M25
S123AСплав 8251236001В10,221,1M25
разрешения
Готовая система (греющий кабель в сборе с холодным вводом)
Baseefa 13ATEX0174X II 2G Ex eb IIC T* Gb
II 2D Ex tb IIIC T*°C Db
IECEx BAS 13.0090X Ex eb IIC T* Gb
Ex tb IIIC T*ºC Db
Кабель в бухтах
Baseefa 13ATEX0173U II 2G Ex e IIC Gb IECEx BAS 13.0091U Ex e IIC Gb
