Соединительные коробки JBS и JBM
ИнтегрированныеJBS-100-L-EP

Набор для подключения питания RAYCHEM JBS-100 предназначен для подвода питания к одному греющему кабелю RAYCHEM BTV, QTVR, XTV, KTV или VPL. Набор сертифицирован для применения во взрывоопасных зонах.

Набор JBS-100 выполняет функции соединительного набора и набора для уплотнения прохода через теплоизоляцию. Прочная стойка защищает греющий кабель и обеспечивает проход кабеля через теплоизоляцию толщиной до 100 мм.

Конструкция изолирующей манжеты токопроводящих жил не требует применения фена горячего воздуха или горелки для ее монтажа (не требуется разрешение на производство огневых работ). Неотверждаемый герметик в изолирующей манжете обеспечивает простоту монтажа и упрощает обслуживание.

Оригинальная конструкция пружинных зажимов обеспечивает быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. По сравнению с существующими системами использование этого блока позволяет существенно уменьшить время монтажа. Набор выпускается в трех базовых комплектациях, учитывающих местные условия монтажа. В любой комплектации доступна также версия набора с индикационной лампой. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник сверхъярким светодиодом и специальная крышка соединительной коробки с линзой. Индикационная лампа показывает наличие питания в коробке.

Области применения
Регион
Этот набор предназначен для стран Европы и используется с бронированными кабелями. Соед. коробка имеет два резьбовых ввода М25, пластину заземления и болт заземления
Технические характеристики
Применяется для греющих кабелей
BTV-CR, BTV-CT, QTVR-CT, XTV-CT, KTV-CT, VPL-CT
Степень защиты оболочки
IP66/IP67
Вводы
2 x M25
Допустимая температура окружающей среды
–55...+40°C
Мин. температура монтажа
–50°C
Клеммы
Пружинные, 1 фазы, 1 нейтрали, 1 заземления
Макс. сечение жил
10 мм2 многопров., 10 мм2 однопров
Макс. рабочий ток
40 A
Вес
1,7кг
Материал конструкции
Корпус, крышка
Стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета
Винты крышки
Нерж. сталь
Прокладка крышки
Силоксановый каучук
Пластина заземления
Сталь, оцинкованная, голуб.
Опциональная светодиодная индикационная лампа
Цвет
Зелёный
Напряжение
100-254 В перем. тока
Потребляемая мощность
< 1 Вт
Комплектующие
Адаптер для труб малого диаметра
JBS-SPA, для труб диаметром ≤ 1" (DN 25) E90515-000 (пакет с 5 адаптерами)
Сальник силового кабеля
GL-55-M25 сальник сертифицированный для применения во взрывоопасных зонах для кабеля диаметром 8-15 мм (диапазон температур -55°С...+70°С)
GL-36-M25 сальник сертифицированный для применения во взрывоопасных зонах для кабеля диаметром 8-17.5 мм (диапазон температур -20°С...+70°С)
разрешения
PTB 09 ATEX 1059
Ex eb mb IIC T* Gb
Ex mb tb IIIC T* Db
IECEx PTB 09.0037U
Ex eb mb IIC T* Gb
PTB 09 ATEX 1059 U
II 2 G Ex eb mb IIC T* Gb
III2DExmbtbIIICT*Db
IECEx PTB 09.0037U
Ex eb mb IIC T* Gb
Ex mb tb IIIC T* Db
Ex e II T*
Ex em II T* (-L версия)
Сертифицированы DNV (сертификаты DNV-GL TAE00000TV и DNV-GL TAE00000TU)

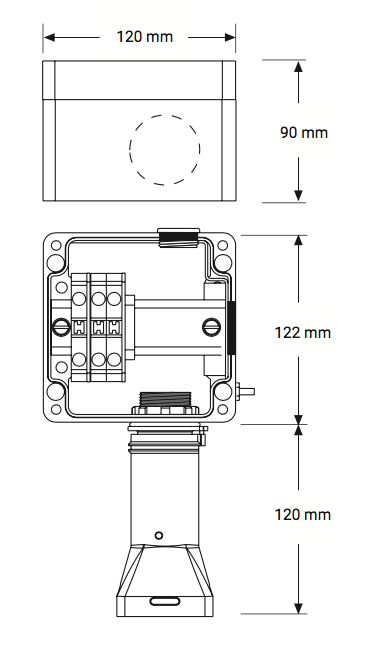

Номинальные размеры
Номинальные размеры
Комплектация
  • Соединительная коробка с клеммником, пластиной заземления и зажимом заземления
    1
  • Светодиодный блок (только в -L версии)
    1
  • Стойка
    1
  • Изолирующая манжета для жил
    1
  • Жёлто-зелёная изоляционная трубка для оплетки
    1
  • Заглушки М25
    1
  • Герметик
    1
  • Хомутик
    1
