Распределительные коробки JB-MB
РаспределительныеJB-MB-25/16MM2

RAYCHEM JB-MB-25/16MM2 — сертифицированные ATEX распределительные из полиэстера коробки, которые могут использоваться во взрывоопасных зонах.

Коробка JB-MB-25/16MM2 предназначена для распределения электропитания на кабели подвода питания к цепям обогрева количеством до четырёх. Эта коробки специально предназначены для запитывания нескольких коротких цепей обогрева из одной точки, обычно в зонах КИПиА или в случаях ограниченной силовой инфраструктуры.

Кабели подсоединяются с помощью размещённых на DINрейке винтовых клемм, позволяющих использовать кабели с широким диапазоном сечения жил. Клеммы уже снабжены необходимыми клеммными перемычками для снижения времени на монтаж. Коробка может монтироваться на стену с помощью четырёх монтажных отверстий в основании коробки, также может монтироваться на трубопровод с помощью стандартного опорного кронштейн

Модели

JB-MB-25/16MM2

JB-MB-26/16MM2

Заказать

Скачать технический справочник модели

Технические характеристики

Назначение

Распределительная коробка

Вводы

1 x M32
4 x M25

Материал конструкции

Коробка и крышка

Стеклонаполненный полиэстер

Прокладка крышки

Силоксановый каучук

Винты крышки

Нержавеющая сталь (невыпадающие)

Степень защиты оболочки

IP66

Допустимая температура окружающей среды

–55...+55°C

Клеммы

Количество и тип

9 шт., винтовые клеммы Weidmuller, соединённые по 3, 6 x WDU16, 3 x WPE16, Макс. 8 клемм фаза/нейтраль с полной нагрузкой; макс. 12 клемм всего

Маркировка

1, 2, 3, 4, 5, 6 и PE

Мин. сечение жил

1,5 мм2 многопров. или однопров.

Макс. сечение жил

25 мм2 многопров. или 16 мм2 однопров.

Макс. сила тока

50 A

Макс. напряжение питания

690 В перем. тока

КОМПЛЕКТУЮЩИЕ (ЗАКАЗЫВАЮТСЯ ОТДЕЛЬНО)

Опорный кронштейн

SB-125 Номер по каталогу: 165886-000

Кабельный сальник M25 для силовых кабелей

GL-55-M25 (в комплекте 1 шт.) Номер по каталогу: 774424-000

Кабельный сальник M32

GL-45-M32 (в комплекте) Номер по каталогу: 1244-000847

Заглушки М25

Заглушки М25 HWA-PLUG-M25-PLASTIC (в комплекте 3 шт.) Номер по каталогу: 434994-000

Клеммы фаза/нейтраль 16 мм2

HWA-WDM-PHASE-16 (в комплекте 6 шт.) Номер по каталогу: 1244-006992

Клемма для заземления 16 мм2

HWA-WDM-EARTH-16 (в комплекте 3 шт.) Номер по каталогу: 1244-006993

Клеммная перемычка для соединения 2 клемм

HWA-WDM-JUMPER-16-2 Номер по каталогу: 1244-006997

Клеммная перемычка для соединения 3 клемм

HWA-WDM-JUMPER-16-3 Номер по каталогу: 1244-006998

Клеммная перемычка для соединения 4 клемм

HWA-WDM-JUMPER-16-4 Номер по каталогу: 1244-006999

Боковая пластина

HWA-WDM-PLATE Номер по каталогу: 124-007004

Вес

0,9 кг

СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ

Сертификация

PTB 00 ATEX 1002 - II 2G/D EEx e II T6 IP66

ТС RU C-BE.МЮ62.В.00054/18 1Ex d e mb ia (ia) IIC T6…T4 Gb Ex tb IIIC T85°C…T135°C Db Темп. окр. среды -55°C…+55°C IP66 ООО "ПРОММАШ ТЕСТ

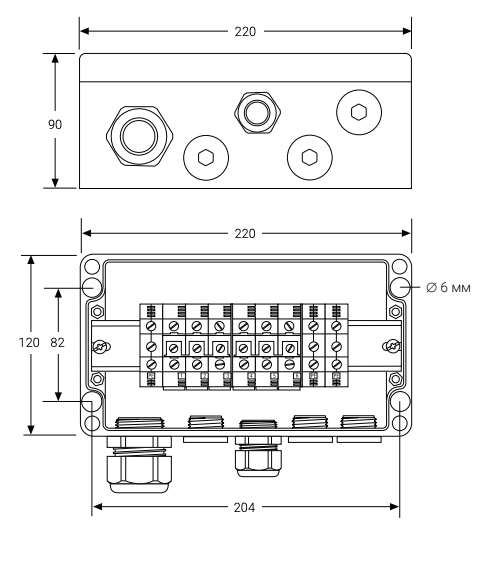

Номинальные размеры

Комплектация

1 соединительная коробка с винтовыми клеммами Weidmuller на DIN-рейке, два комплекта по 3 клеммы + 3 клеммы заземления
1 кабельный сальник М32, сертифицированный для взрывоопасных зон, для силовых кабелей диаметром от 14 до 21 мм
1 кабельный сальник М25, сертифицированный для взрывоопасных зон, для силовых кабелей диаметром от 8 до 15 мм
3 заглушки М25
