Электронные системы управления и контроляHTC-915-LIM-T1

RAYCHEM HTC-915-LIM — компактный микропроцессорный ограничитель температуры, обеспечивающий защиту от перегрева. HTC-915-LIM имеет 2 реле: нормально закрытое реле управления (размыкается при превышении температуры над уставочной) и реле сигнализации. Ограничитель HTC-915-LIM выпускается в двух модификациях. Первая предназначена для совместной работы с контроллером RAYCHEM HTC-915-CONT (системой управления Heat-Trace). Уставочная температура этого устройства программируется с лицевой панели контроллера HTC-915-CONT и может быть задана в диапазоне от 50 до 450°C с шагом 1 K. Вторая версия HTC-915-LIM имеет предварительно запрограммированную температуру срабатывания для классов температуры T1, T2, T3, T4 и T5 в соответствии с таблицей через одну страницу (*).

Области применения
Тип
Регулирование обогрева по температуре обогреваемой поверхности/или окружающей среды
Область применения
Нормальные зоны, в помещениях, обычно монтируется на панель
Технические характеристики
ЭКСПЛУАТАЦИЯ
HTC-915-LIM измеряет температуру с помощью 3-проводного датчика температуры Pt 100, подключаемого напрямую к ограничителю. Чтобы измерялась наибольшая температура, колба датчика Pt 100 должна быть смонтирована в соответствующем месте. При использовании датчика температуры для взрывоопасных зон (такого как MONI-PT100-EXE) контроллер может измерять температуру во взрывоопасных зонах. Ограничитель также автоматически отслеживает обрыв, короткое замыкание или недопустимое сопротивление в цепи датчика температуры. В случае сбоя в цепи Pt 100 реле управления размыкается и включается аварийная сигнализация. Когда при нормальной работе температура повышается выше уставочной, реле управления размыкается. После срабатывания реле остается открытым, даже если температура вновь падает ниже уставочной. Сброс ограничителя производится вручную с лицевой панели HTC-915-LIM (необходимо нажать и удерживать в течение 2 с кнопку сброса) или с помощью реле сигнализации контроллера HTC-915- CONT (при использовании ограничителя совместно с контроллером). Сброс можно также произвести с помощью входа для удаленного управления на контроллере HTC-915-CONT или с помощью программы RAYCHEM Supervisor.
КОНТРОЛЬ
При использовании ограничителя совместно с контроллером HTC-915-CONT, вы получаете полнофункциональную систему контроля и управления, измеряющую широкий диапазон параметров, включая температуру, напряжение, мощность обогрева, число включений контактора, время наработки, сопротивление нагрузки, ток нагрузки и ток утечки на землю. Для проверки целостности системы контроллер может быть запрограммирован на периодическую проверку греющих кабелей, сигнализируя техперсоналу при обнаружении проблем в системе электрообогрева. Дополнительные выходы сигнализации есть на контроллере (более подробная информация приведена в описании контроллера)
ДОПУСК ВРЕМЕННОГО ПЕРЕГРЕВА
Ограничитель HTC-915-LIM может быть настроен таким образом, чтобы превышение температуры над уставочной не вызывало его срабатывания. В этом случае устройство измеряет ток нагрузки и допустит временный перегрев только в том случае, когда ток нагрузки нулевой. Допуск временного перегрева следует использовать только в особых случаях, таких как обогрев системы внешним источником тепла или при пропарке трубопроводов/оборудования.
МОНТАЖ
HTC-915-LIM может использоваться как отдельный модуль с фиксированной заранее запрограммированной температурой срабатывания, а также вместе с котроллером HTC-915-CONT. Пластиковый корпус, монтируемый на DIN-рейку, предназначен для использования только в нормальных зонах. Пользовательский интерфейс HTC-915-CONT включает все функции, необходимые для облегчения настройки и интеграции ограничителя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Уставка
20...450°C с шагом 1 K
Режимы регулирования
Электромеханическое реле (EMR): Регулирование по температуре трубы, пропорциональное регулирование по температуре окружающей среды Бесконтактное реле (SSR): Регулирование по температуре трубы, пропорциональное регулирование, пропорциональное регулирование по температуре окружающей среды, ограничение мощности/тока, мягкий пуск
Точность регулирования
1 K
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Подсоединительные клеммы
Винтовые клеммы для однопроводных или многопроводных жил сечением 0,5–2,5 мм2 (24–12 Awg)
Питание
12-24 В пост. тока, 100-50 мA. макс. (может быть напрямую запитан от контроллера HTC-915-CONT)
Реле управления
Реле с нормально закрытыми контактами, рассчитанное на 250 В / 3 A, 50/60 Гц
Реле сигнализации
Реле с нормально закрытыми контактами (размыкаются при срабатывании сигнализации), рассчитанное на 250 В / 3 A, 50/60 Гц
ДАТЧИК ТЕМПЕРАТУРЫ
Тип
Трехпроводный платиновый термометр сопротивления с сопротивлением 100 Ом, α = 0,00385°C-1
Количество подключаемых датчиков
1 датчика температуры
Удлинение кабеля
Кабель датчика может быть удлинен с помощью трехжильного экранированного кабеля с полным сопротивлением не выше 20 Ом на жилу. Отслеживается разрыв, короткое замыкание цепи датчика температуры, а также выход сопротивления датчика за допустимые пределы. При отказе датчика температуры реле управления ограничителя размыкается.
Топология сети
Точка-точка (ограничитель >< контроллер)
Кабель
4-проводный кабель, сечение жил 0,5 мм2 (24 Awg) или больше
Длина сети
Макс. 3 м
ПРОГРАММИРОВАНИЕ И НАСТРОЙКА
Программирование
C помощью клавиатуры на HTC-915-CONT или с помощью программного обеспечения для удаленного управления
Единицы измерения
°C или °F, в зависимости от единиц измерения, используемых программирующим устройством
Условия срабатывания
Превышение температуры над заданной, отказ датчика температуры, отказ трансформатора тока, потеря запрограммированных данных, сброс ограничителя
КОНТРОЛЬ
Индикаторы
Питание, наличие тока в цепи обогрева, срабатывание ограничителя, прием/передача данных, срабатывание сигнализации
Ток нагрузки (с помощью внешнего трансформатора тока, не входит в комплект)
Наличие тока в цепи обогрева, мин. 0,2 А
КОРПУС
Рабочий диапазон температур
–40...+50°C
Допустимый диапазон температур
–40...+85°C
Относительная влажность
От 0% до 90% без конденсации
Степень защиты оболочки
Корпус: IP40, Клеммы: IP20
Материалы
ASA-PC, цвет: Зелёный
Способ монтажа
Монтируется на DIN-рейку (35 мм)

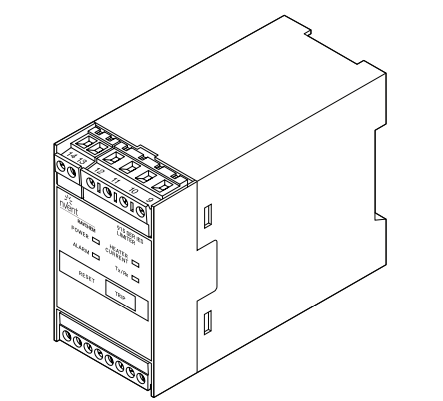

Схематичное изображение
Схематичное изображение
МОДУЛИ УПРАВЛЕНИЯ RAYCHEM NGC-20
НаименованиеОписаниеНомер деталиРазрешенияВес
NGC-20-C-EКонтроллер 1244-007035ATEX, IEC Ex, Seguranca, EAC Ex, метрологическая сертификация РФ2.2 кг
NGC-20-C-E (для РФ) Контроллер 1244-018772EAC Ex, метрологическая сертификация РФ2.2 кг
Сертификация
Маркирован CE

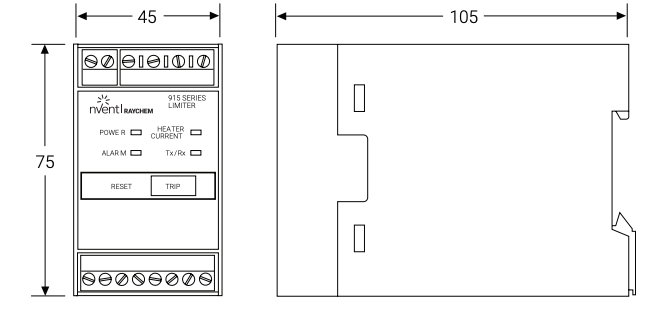

Размеры (мм)
Размеры (мм)
