Электронные системы управления и контроляHTC-915-CONT

Регулирование обогрева по температуре обогреваемой поверхности/или окружающей среды

Нормальные зоны, в помещениях, обычно монтируется на панель

RAYCHEM HTC-915-CONT измеряет температуру с помощью 3-проводного платинового датчика температуры Pt 100, подключаемого напрямую к контроллеру. При использовании датчика температуры для взрывоопасных зон (такого как MONI-PT100-EXE) контроллер может измерять температуру во взрывоопасных зонах. Контроллер также автоматически отслеживает обрыв, короткое замыкание или недопустимое сопротивление в цепи датчика температуры. В случае сбоя в цепи Pt 100 реле управления размыкается и включается аварийная сигнализация. Контроллер может работать в режиме регулирования по температуре окружающей среды или обогреваемой поверхности, в режиме пропорционального регулирования по температуре окружающей среды, а также в режиме ограничения мощности/тока.

Контроллер измеряет широкий диапазон параметров, включая температуру, напряжение, мощность обогрева, число включений контактора, время наработки, сопротивление нагрузки, ток нагрузки и ток утечки на землю. Для проверки целостности системы контроллер может быть запрограммирован на периодическую проверку греющих кабелей, сигнализируя техперсоналу при обнаружении проблем в системе электрообогрева. Для передачи сигнала внешнему устройству сигнализации или в распределенную систему управления (РСУ), контроллер оборудован реле сигнализации с «сухими» контактами.

Контроллер HTC-915-CONT может быть дополнительно запрограммирован на измерение тока утечки на землю, что позволяет сигнализировать об утечке до срабатывания УЗО. Уровень тока, при котором срабатывает сигнализация, задается пользователем в диапазоне от 10 до 250 мA. Сигнализирование утечки тока на землю позволяет запланировать профилактическое обслуживание до того, как произойдет срабатывание УЗО, приводящее к выключению системы обогрева. Следует отметить, что контроллер может лишь сигнализировать об утечке тока на землю, но не в состоянии заменить УЗО, которое необходимо в большинстве случаев.

Для предотвращения превышения температуры над максимальной для данного класса температуры во взрывоопасных зонах, контроллер HTC-915-CONT может быть оборудован ограничителем температуры HTC-915-LIM. Ограничитель HTC-915- LIM — компактный микропроцессорный модуль, обеспечивающий защиту от перегрева греющих кабелей. (Более подробная информация приведена в инструкции по монтажу HTC-915-LIM.)

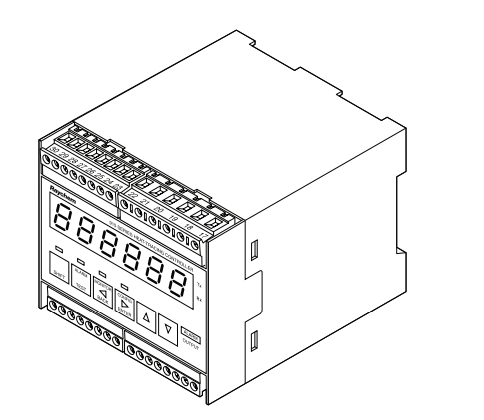

Контроллер RAYCHEM HTC-915-CONT поставляется готовым к монтажу; монтируемый на DIN-рейку пластиковый корпус сертифицирован для использования в помещениях. Расположенные на корпусе ЖК-дисплей, индикаторы и клавиши управления позволяют легко отслеживать работу устройства и производить его настройку без использования каких-либо дополнительных внешних устройств. Настройки контроллера хранятся в энергонезависимой памяти и сохраняются даже в случае отключения питания.

Несколько контроллеров RAYCHEM HTC-915-CONT могут быть соединены в сеть под управлением ПК (платформа Windows) с установленной программой Supervisor для централизованной настройки, просмотра состояния контроллеров, а также отслеживания срабатывания сигнализации. Контроллеры HTC-915-CONT поддерживают протокол Modbus и оборудованы интерфейсом RS-485.

–60...570°C с шагом 1 K

Электромеханическое реле (EMR): Регулирование по температуре трубы, пропорциональное регулирование по температуре окружающей среды Бесконтактное реле (SSR): Регулирование по температуре трубы, пропорциональное регулирование, пропорциональное регулирование по температуре окружающей среды, ограничение мощности/тока, мягкий пуск

1 K

Винтовые клеммы. Все клеммы подходят как для кабелей с многопроводными жилами, так и для кабелей с однопроводными жилами с сечением 0,5 и 2,5 мм2 (24 и 12 Awg)

100-250 В перем. тока ном. +/–10%, 50/60Гц, 0,15-0,06 A

Макс. 20 ВА с подключенным ограничителем

Электромеханическое реле (EMR), ном. 250 В/3 A 50/60 Гц

12 В пост. тока, 75 мA макс. для управления бесконтактным реле с нормально открытыми (НО) контактами. В зависимости от конкретной ситуации могут использоваться одно-, двух- или трехполюсные переключающие элементы (бесконтактные реле не входят в стандартный комплект

Зависит от типа используемого переключающего элемента (переключающий элемент является внешним устройством)

3 А / 250 В перем. тока, 50/60 Гц. Поведение реле при срабатывании сигнализации (замыкание или размыкание) устанавливается пользователем

12 В пост. тока, 200 мA макс.

Трехпроводный платиновый термометр сопротивления с сопротивлением 100 Ом, α = 0,00385 Ом на 1°C; кабель датчика может быть удлинен с помощью трехжильного экранированного кабеля с полным сопротивлением не выше 20 Ом на жилу

2 датчика температуры

Modbus RTU или ASCII

Моноканал / последовательное подключение

Экранированная витая пара, с сечением жил 0,5 мм2 (24 Awg) или больше

До 2,7 км при скорости 9600 бод

До 32 устройств без репитера

Программируемый

C помощью клавиш на контроллере или через интерфейс RS-485

°C или °F

Текущая температура, уставочная температура, ток в цепи обогрева, мощность обогрева, напряжение, сопротивление, ток утечки на землю, состояние сигнализации, значения программируемых параметров

Режим работы консоли, включение обогрева, срабатывание сигнализации, получение/передача данных

Энергонезависимая; при прекращении подачи питания или длительном выключении данные не теряются

Мин. и макс. измеренная температура, макс. ток утечки на землю, макс. ток в цепи обогрева, потребленная электроэнергия, счетчик включений контактора, время наработки

Высокая/низкая температура, высокая/низкая сила тока, высокое/низкое напряжение, высокое/низкое сопротивление, срабатывание УЗО, отказ датчика температуры, потеря запрограммированных данных, отказ переключающего элемента

Многоязыковая поддержка, защита паролем

Сигнализация низкой/высокой температуры (диапазон: –60…+570°C) или нет сигнализации

Сигнализация высокого тока утечки/срабатывания УЗО (диапазон: 10-250 мA) или нет сигнализации

Сигнализация низкого/высокого тока (диапазон: 0,3-100 A) или нет сигнализации (может быть настроена под конкретный ток цепи обогрева)

Сигнализация низкого/высокого напряжения (диапазон: 10-330 В) или нет сигнализации

Сигнализация низкого/высокого сопротивления Низкое: отклонение от 1 до 100% (может быть настроено под конкретный ток цепи обогрева) Высокое: отклонение от 1 до 250%

От 3 Вт до 33 кВт

Диагностическая проверка с периодичностью от 1-240 минут до 1-240 часов

–40...+50°C

–40...+85°C

От 0% до 90% без конденсации

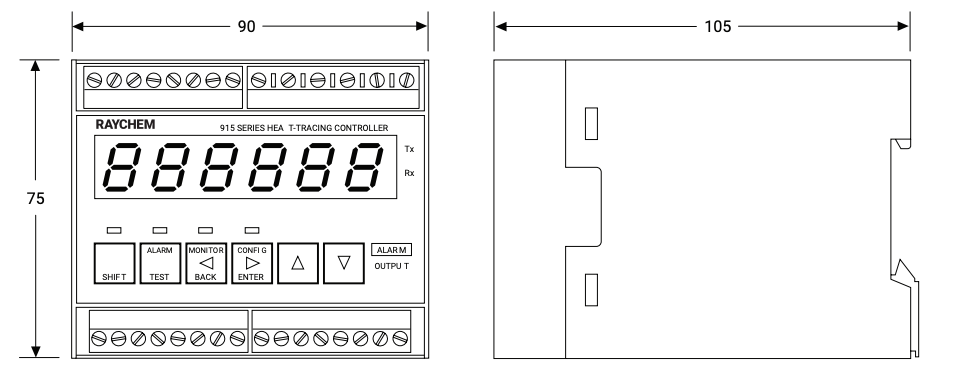

Корпус: IP40, Клеммы: IP20

ASA-PC, цвет: зелёный

V0 (UL94)

Монтируется на DIN-рейку (35 мм)
