Электронные системы управления и контроляNGC-20-CL-E

RAYCHEM NGC-20 — электронный модуль управления электрообогревом, сочетающий преимущества централизованных и локальных систем управления. Он может использоваться для однофазных цепей обогрева с силой тока до 25 A и сертифицирован для применения во взрывоопасных зонах. Модуль NGC-20 обеспечивает точное управление температуры и также доступен в версии с интегрированным ограничителем температуры класса IEC 61508-SIL 2 (NGC-20-CL-E). Он измеряет температуры с помощью одного или двух датчиков температуры, подключенных к модулю. Ограничитель температуры имеет отдельный вход д

Области применения
Область применения Тип
Модули NGC-20-C(L)-E сертифицированы для использования во взрывоопасных зонах класса 1, класса 2 (газ), класса 21, класса 22 (пыль), а также в нормальных зонах
Технические характеристики
УПРАВЛЕНИЕ, КОНТРОЛЬ И СИГНАЛИЗАЦИЯ
Модуль управления NGC-20 предлагает несколько различных режимов регулирования, включая пропорциональное регулирование по температуре окружающего воздуха (PASC) для оптимального управления электрообогревом. Модуль NGC-20 может сигнализировать о высокой и низкой температуре, высокой и низкой силе тока, токе утечки на землю и напряжении. Величина тока утечки на землю для срабатывания сигнализации и предупреждения задается пользователем; срабатывание сигнализации может служить для предупреждения и отключения цепей. Модуль управления NGC-20 также имеет выход реле с «сухими» контактами для подключения внешнего устройства сигнализации.
АВТОМАТИЧЕСКАЯ ПРОВЕРКА СИСТЕМЫ ОБОГРЕВА
Для проверки целостности системы обогрева модуль NGC-20 может быть настроен на периодическую проверку выключенных цепей обогрева на предмет неисправностей. Это позволяет систематически информировать службы, занимающиеся обслуживанием системы, о состоянии системы обогрева и снизить продолжительность возможного неожиданного и обычно дорогостоящего простоя важных трубопроводов.
СЕТЕВЫЕ ПОДКЛЮЧЕНИЯ
Модуль управления NGC-20 оборудован интерфейсом RAYCHEM RS-485, через который до 247 модулей NGC-20 может быть подключено к одному терминалу пользовательского интерфейса RAYCHEM NGC‑UIT или к последовательному порту стандартного компьютера с установленной программой RAYCHEM Supervisor. Модуль управления NGC-20 может также контролироваться и настраиваться с помощью ручного беспроводного устройства для настройки и контроля RAYCHEM NGC-CMA 2. Это устройство выпускается как для нормальных, так и для взрывоопасных зон.
МОНТАЖ
Модуль управления NGC-20 может быть установлен в непосредственной близости от цепей обогрева. Корпуса для NGC-20 производятся из высокопрочного стойкого к УФ-излучению стеклонаполненнного полиэфира, подходящего для монтажа как в помещениях, так и на открытых площадках. Один греющий кабель может быть напрямую подключен к модулю управления. Модули могут монтироваться непосредственно на обогреваемую поверхность с помощью соответствующих опорных кронштейнов.
НАСТРОЙКА И ПУСКОНАЛАДКА
Модуль управления NGC-20 можно конфигурировать и настраивать локально (без подключения к сети) с помощью ручного программирующего устройства (NGC-CMA 2) или из пункта управления с помощью терминала пользовательского интерфейса RAYCHEM NGC-UIT, или с помощью программы Supervisor. После завершения программирования все настройки постоянно хранятся в энергонезависимой памяти модуля управления NGC-20, что позволяет избежать их потери при перебое питания или длительном отключении. Модуль управления NGC-20 допускает подключение силового и греющего кабеля непосредственно к нему.
СЕРТИФИКАЦИЯ ДЛЯ ФУНКЦИОНАЛЬНОЙ БЕЗОПАСНОСТИ
Все значения соответствуют сертификации взрывоопасных зон. Значения тока приведены для напряжения питания 254 В +/-10%, 50/60 Гц и исключительно активной нагрузки.
Условия безопасного применения
Информация содержится в инструкциях по монтажу или в сертификатах для взрывоопасных зон
Baseefa08SR0134 SIL2 IEC 61508-1:1998 & IEC 61508-2:2000
ВНЕШНИЕ УСЛОВИЯ
Уставка модуля управления
–200...+700°C с шагом 1K
Уставка ограничителя
–60...+599°C с шагом 1K
Допустимая температура воздуха
–60...+56°C (ATEX, IEC Ex)
Допустимая температ. хранения
–55...+80°C (ATEX, IEC Ex)
КОРПУС
Модули NGC-20-C(L)-E могут монтироваться непосредственно на трубу с помощью соответствующего опорного кронштейна, если рабочая температура укладывается в допустимый диапазон. Кроме того, модули могут монтироваться на любую устойчивую поверхность с помощью монтажных отверстий на корпусе
Степень защиты оболочки
IP 66 в соответствии с IEC-60529
Материал
Армированный стекловолокном с внутренней пластиной заземления на днище
Кабельные вводы
3 x M25 1 кабельный сальник M25 для кабелей ∅ 8-17 мм: подвод питания/вывод греющего кабеля 1 заглушка M25: каскадное подключение питания 1 заглушка от дождя M25 (временная): каскадное подключение питания
3 x M20 вход- выход цифровых коммуникаций и сигнализация (все с заглушками)
2 X M16 Датчик(и) температуры 1 с заглушкой, одна с заглушкой от дождя (временная)
Монтаж
Могут монтироваться непосредственно на трубу с помощью соответствующего опорного кронштейна, если рабочая температура не превышает 230°C. Если температура превышает 230°C, модуль управления необходимо монтировать на любую устойчивую поверхность поблизости
Положение для монтажа
Любое, обычно монтируется кабельными сальниками вниз
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание и энергопотребление
100-254 В перем. тока +/-10 % 50/60 Гц 20 ВА макс.
Подсоединительные клеммы
Пружинные
Питание (фаза, ноль, земля)
9 шт. (для кабелей сечением 0,2-6 мм2)
Реле сигнализации
3 шт. (для кабелей сечением 0,2-2,5 мм2)
Датчик температуры Pt 100
12 шт. (для кабелей сечением 0,2-1,5 мм2)
Интерфейс RS-485
7 шт. (для кабелей сечением 0,2-1,5 мм2)
Внутреннее заземление экрана кабеля датчика температуры
1 шт. (для кабелей сечением макс. 6 мм2)
Количество переключений реле
500 000 переключений при 25 A / 250 В перем. тока (активная нагрузка)
Реле сигнализации
Контакты рассчитаны на 250 В перем. тока / 3 A Реле может быть программно настроено на замыкание, размыкание или переключение в случае срабатывания сигнализации
Соответствие электромагнитным стандартам
EN 61000-6-2:2005 (общий стандарт помехоустойчивости для промышленных зон)
EN 61000-6-3:2007 (общий стандарт излучения для жилых, коммерческих и небольших производственных помещений)
EN 61000-3-2-2006 (пределы для гармоничных токов)
EN 61000-3-3:1995+A1:2001+A2:2005 (ограничение пульсаций напряжения и мерцания)
Электробезопасность
EN 61010-1, категория III, степень загрязнения 2
Вибро- и ударостойкость
Ударостойкость в соответствии с EN 60068-2-27: 1/2 синусоидальное колебание продолжительностью 11 мс,15g
Вибростойкость в соответствии с EN 60068-2-6 / синусоидальное колебание от 10 до 150 Гц (p-p), 2 g
ДАТЧИКИ ТЕМПЕРАТУРЫ
Тип
Двух или трехпроводный платиновый термометр сопротивления с сопротивлением 100 Ом,
α = 0,00385 Ом/°C;
Кабель датчика может быть удлинен с помощью трехжильного экранированного кабеля с полным сопротивлением не выше 20 Ом на жилу
Количество
Два входа для датчиков температуры для модуля управления плюс один независимый вход для датчика температуры для ограничителя. Все датчики температуры непрерывно проверяются на предмет короткого замыкания, обрыва кабеля
СЕТЕВЫЕ ПОДКЛЮЧЕНИЯ
Сеть
RS-485 и Bluetooth класс 1
Протокол/топология
Modbus RTU или ASCII. Многоточечное / последовательное соединение
Кабель и макс. длина
Экранированная витая пара, площадь 0,5 мм2 (AWG 24) или выше Макс. длина кабеля между устройствами не должна превышать 1200 м
Макс. количество модулей управления в одной сети
Макс. 247 модуля на один терминал пользовательского интерфейса RAYCHEM NGC-UIT или на один последовательный порт компьютера
Сетевой адрес Modbus
Задается программно с помощью RAYCHEM NGC-CMA-ZO
ПРОГРАММИРОВАНИЕ И НАСТРОЙКА
Программирование
С помощью ручного беспроводного устройства для настройки и контроля NGC-CMA -NH, NGC-CMA-EX (взрывоопасные зоны) через беспроводной протокол Bluetooth или через интерфейс RS-485 с помощью программы Supervisor или с помощью терминала пользовательского интерфейса (NGC-UIT2-ORD) и специализированного программного обеспечения RAYCHEM
Единицы измерения
°C или °F, задаются пользователем
Память
Энергонезависимая, при прекращении подачи питания или длительном выключении данные не теряются и могут сохраняться в памяти ~10 лет
Индикация
Обогрев, сигнализация, прием/передача данных по RS-485, прием/передача данных по Bluetooth
ДИАПАЗОН КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ
Температура — модуль управления
–200...+700°C с шагом 1K
Температура — ограничитель
–60...+599°C с шагом 1K
Напряжение
50...305 В перем. тока
Ток нагрузки
0,3...30 A
Ток утечки на землю
10…250 мА (необходимо использовать УЗО для соотв. IEC и/или местным нормам)
Сигнализация критического времени работы
От 1 до 1 x 106 часов
Сигнализация критического количества переключений реле
От 0 до 2 x 106 циклов

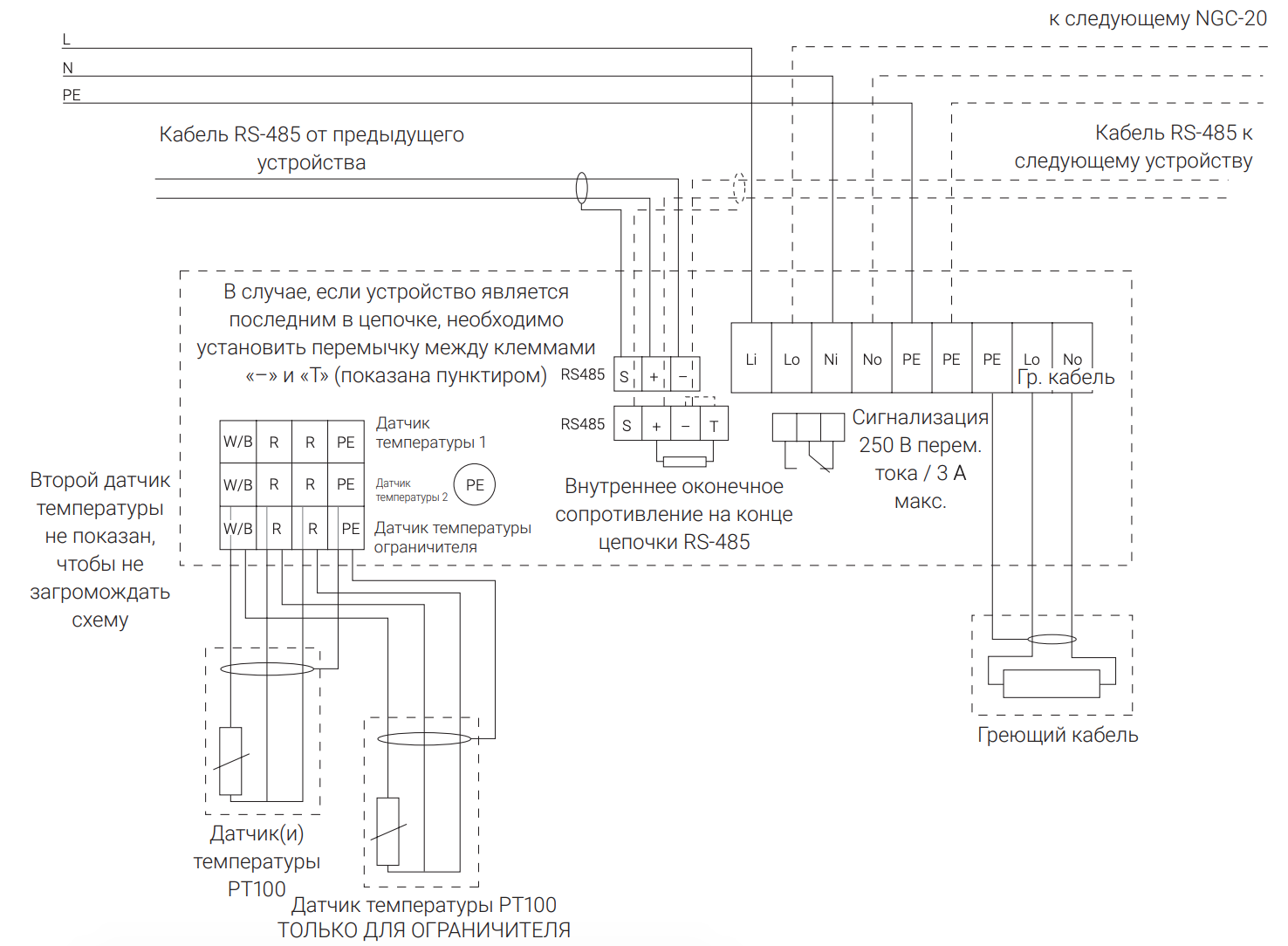

СХЕМА ПОДКЛЮЧЕНИЯ (ТИПИЧНАЯ)
СХЕМА ПОДКЛЮЧЕНИЯ (ТИПИЧНАЯ)
T*: Коммутируемый ток зависит от класса температуры взрывоопасной зоны и максимальной ожидаемой рабочей температуры. Допустимые значения для различных температурных классов показаны в нижеприведенной таблице
Температурный класс T5
Температурный класс T4
Макс. температура воздухаМакс. коммутируемый токМакс. температура воздухаМакс. коммутируемый ток
+ 50°C25 A
+ 54°C20 AДо 56°C25 A
+ 56°C16 A

Все значения соответствуют сертификации взрывоопасных зон. Значения тока приведены для напряжения питания 254 В +/-10%, 50/60 Гц и исключительно активной нагрузки.

МОДУЛИ УПРАВЛЕНИЯ RAYCHEM NGC-20
НаименованиеОписаниеНомер деталиРазрешенияВес
NGC-20-CL-EКонтроллер + Ограничитель1244-007036 ATEX, IEC Ex, Seguranca, EAC Ex, метрологическая сертификация РФ2.3 кг
NGC-20-CL-E (для РФ)Контроллер + Ограничитель1244-018773EAC Ex, метрологическая сертификация РФ2.3 кг
СЕРТИФИКАЦИЯ
Baseefa08ATEX0184X / IEC Ex BAS 08.004 7X
II 2 GD Gb
Ex e mb ib IIC T * Gb (-40°C≤a≤*°C)
*See table
Ex tb IIIC T * °C Db IP66 (-40°C≤a≤*°C)
*See table
TC RU C-BE.ИМ43.В.01764
1Ex e ib mb IIC T5/T4 Gb X
Ex tb IIIC T100°C/T130°C
Db X
Темп. окр. среды -60°C...+60°C IP66
ООО "ТехИмпорт"
N°: 10-IEx-0020X
Ex e ib mb IIC T* Gb
Ex td IIIC T* °C Db IP66

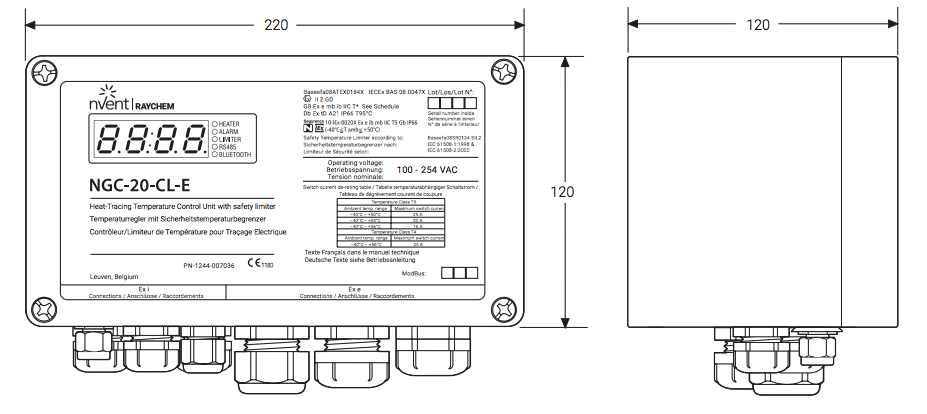

РАЗМЕРЫ (В ММ)
РАЗМЕРЫ (В ММ)
  • На рисунке в качестве примера показан NGC-20-CL-E (сальник, поставляемый в комплекте, — 1 x M25 x 1,5)
КОМПЛЕКТУЮЩИЕ RAYCHEM NGC-20
  • ДАТЧИКИ ТЕМПЕРАТУРЫ
    RAYCHEM MONI-PT100-260/2 или MONI-PT100-EXE-SENSOR
  • ОПОРНЫЙ КРОНШТЕЙН ДЛЯ МОНТАЖА НА ТРУБУ
    Обозначение изделия - SB-125
    Номер по каталогу (и вес) - 1244-06603 (0,5 кг)
  • НАЛАДОННОЕ БЕСПРОВОДНОЕ ПРОГРАММИРУЮЩЕЕ УСТРОЙСТВО С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ RAYCHEM
    Обозначение изделия - NGC-CMA2-ZONE1 (устройство, сертифицированное для использования во взрывоопасных зонах классов 1, 2, 21, 22)
    Номер по каталогу (и вес) - 1244-006605 (1,2 кг)
    Обозначение изделия - NGC-CMA2-ZONE2 (устройство для общих промышленных условий, не сертифицированное для использования во взрывоопасных зонах)
    Номер по каталогу (и вес) - 1244-006606 (0,8 кг)
