Соединительная коробка из полиэфирного пластика с пластиной заземления для применения в промышленных условиях во взрывоопасных зонах. Данная коробка может использоваться для соединения силовых кабелей, греющих кабелей и холодных вводов с помощью металлических соединительных наборов M25 или кабельных вводов. Заземление соединений выполнено через пластину заземления.

Исходя из конфигурации системы, в коробке можно соединить до 6 греющих кабелей/холодных вводов с силовым кабелем.

Соединительные наборы M25 заказываются отдельно в зависимости от используемого типа греющего кабеля или включены в состав греющего элемента (например, кабели с минеральной изоляцией). Подключение кабелей выполняется через размещенные на DIN-рейке клеммы пружинного типа. Коробка может быть установлена на стене или на трубопроводе с помощью четырех монтажных отверстий в стенке литого корпуса. Для монтажа на трубопроводе используйте один из стандартных опорных кронштейнов.

Технические характеристики
Назначение
Коробка питания, концевая коробка (3-фазы), распределительная коробка.
Вводы
6 x M25
1 x M25
Материал конструкции
Корпус и крышка
Специально разработанный стеклонаполненный полимер, устойчивый к образованию электростатического заряда, цвет черный
Уплотнительная прокладка
Силоксановый каучук
Крепежные винты крышки
Нерж. сталь (невыпадающие)
Пластина заземления
Сталь, оцинкованная, голуб.
Степень защиты оболочки
IP66
Допустимая температура окружающей среды
–55...+55°C
Клеммы
Количество
3 шт
Тип
Пружинные
Маркировка
1, 2, PE
change to Макс. сечение жил
10 мм2 (однопров. и многопров.)
Максимальное рабочее напряжение
550 В~ перем. тока
Максимальный рабочий ток
53 A
КОМПЛЕКТУЮЩИЕ (ЗАКАЗЫВАЮТСЯ ОТДЕЛЬНО)
Опорный кронштейн
SB-100, SB-101, SB-130 (для крепления к кабельному лотку)
Кабельный ввод для силового кабеля
GL-38-M25-METAL (не входит в комплект)
Дополнительные клеммные блоки (*)
Клемма фаза / нейтраль: HWA-WAGO-PHASE
Клемма заземления: HWA-WAGO-EARTH
Боковая пластина: HWA-WAGO-ENDPLATE
Клеммная перемычка: HWA-WAGO-JUMPER
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
Сертификация
PTB 00 ATEX 1002 - II 2G Ex edm ia [ia] IIC T6, T5 и T4 II 2D Ex tD A21 IP66 T85°C, T100°C и T135°C
IECEx PTB 08.0004 - Ex e ia II, IIC T6, T5, T4 Ex tD A21 IP66 T 85°C, T 100°C, T 135°C

RU C-BE.МЮ62.В.00879/19 1Ex e IIC T6 Gb Ex tb IIIC T85°C Db Tamb -55…+55°C IP66 ООО «ПРОММАШ ТЕСТ»

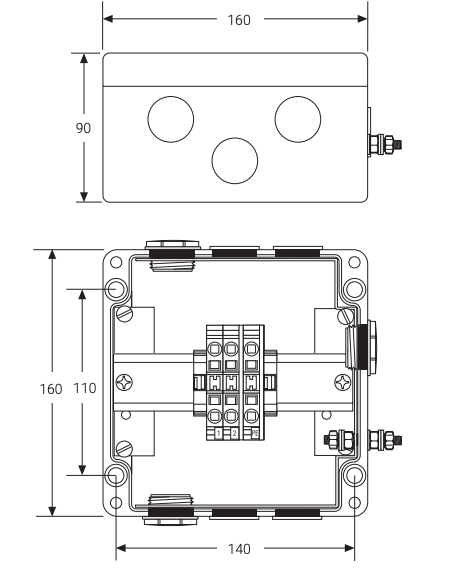

Номинальные размеры
Номинальные размеры
Комплектация
  • 1 соединительная коробка с винтовыми клеммами на DIN-рейке
  • 3 x заглушки M25
    4 x заглушки от проникновения осадков M25 (временные)
Заказать JB-EX-41-EP

Чтобы заказать или узнать подробнее о JB-EX-41-EP заполните форму
