МногофункциональныеJB-EX-20

Соединительная коробка для использования в промышленных условиях во взрывоопасных зонах с греющими кабелями RAYCHEM FMT, FHT и кабелями с полимерной и минеральной изоляцией. Может использоваться для соединения силовых кабелей, соединения греющих кабелей и подсоединения греющих кабелей к холодным вводам. В зависимости от конфигурации системы, в коробку могут вводиться греющие кабели, холодные вводы и силовые кабели. Подсоединительные наборы M20 заказываются отдельно в зависимости от типа используемого греющего кабеля.

Кабели подсоединяются к пружинным клеммам, размещенным на DIN-колодке, и обеспечивающих лёгкий монтаж и безопасную, надежную и не требующую обслуживания эксплуатацию. Коробка монтируется на стену или на трубу посредством четырех монтажных отверстий, расположенных в ее основании. При монтаже этой коробки на трубопроводах необходимо использовать стандартные опорные кронштейны.

Технические характеристики
Назначение
Коробка для подвода питания для греющих кабелей последовательного типа с полимерной и минеральной изоляцией и греющих кабелей параллельного типа с постоянной мощностью обогрева (FMT и FHT), оконечная коробка (при подключении «звездой») для греющих кабелей с полимерной и минеральной изоляцией, использующих подсоединительные наборы M20
Вводы
3 x M20
1 x M25
Материал конструкции
Коробка и крышка
Стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета
Прокладка крышки
Силоксановый каучук
Винты крышки
Нерж. сталь (невыпадающие)
Пластина заземления
Степень защиты оболочки
IP66
Допустимая температура окружающей среды
–55...+55°C
Клеммы
Количество
4 шт., пружинные
Маркировка
1, 2 + 2 x PE
Макс. сечение жил
10 мм2 (однопров. и многопров.)
Макс. напряжение питания
590 В перем. тока
Макс. сила тока
53 A
КОМПЛЕКТУЮЩИЕ (ЗАКАЗЫВАЮТСЯ ОТДЕЛЬНО)
Дополнит. опорные кронштейны
SB-100, SB-101, SB-110, SB-111
Кабельный сальник силового кабеля
GL-36-M25 (входит в комплект) до -55°C, 8-15 мм
Дополнительные клеммные блоки (*)
Клеммы фаза/нейтраль: HWA-WAGO-PHASE Клемма заземления: HWA-WAGO-EARTH Боковая пластина: HWA-WAGO-ENDPLATE Клеммная перемычка: HWA-WAGO-JUMPER
Подсоединительный набор для греющ. кабелей FMT и FHT
C20-01-F (термоусаживаемый подсоединительный набор с пластиковым сальником)
Набор для прохода через теплоизоляцию для гр. кабелей FMT и FHT
IEK-25-04 или IEK-25-PIPE
Сальник для холодных вводов с полимерной изоляцией
С20-PI-PA-KIT имеет сальник сертифицированный для применения во взрывоопасных зонах, полиамид, до -40°С
Набор для прохода через теплоизол. для холодных вводов с полим. изол.
IEK-20-PI
Заглушка
HWA-PLUG-M20-EXE-PLASTIC
Вес
0,9 кг
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
Сертификация
PTB 00 ATEX 1002 - II 2G Ex edm ia [ia] IIC T6, T5 и T4
II 2D Ex tD A21 IP66 T85°C, T100°C и T135°C

IECEx PTB 08.0004 - Ex e ia II, IIC T6, T5, T4
Ex tD A21 IP66 T 85°C, T 100°C, T 135°C

TC RU C-BE.ИМ43.В.01854
ООО «ТехИмпорт»
Диапазон температур окружающей среды: -55°C...+55°C
1Ex d e mb ia (ia) IIC T6…T4 Gb
Ex tb IIIC T85°C…T135°C Db Ta -55°C…+55°C IP66
Сделано в Индии

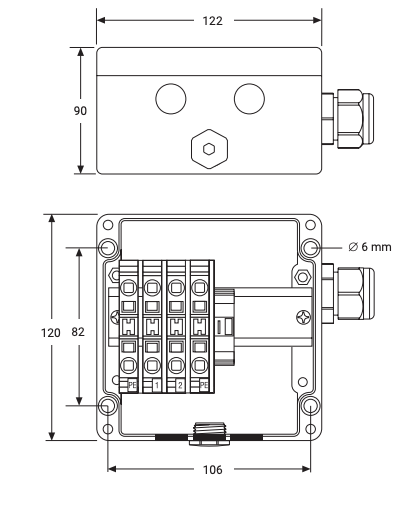

Номинальные размеры
Номинальные размеры
Комплектация
  • Соединительная коробка с пружинными клеммами на DIN-рейке
  • 1 заглушка M20
    2 заглушки M20 от дождя (временные)
    1 кабельный сальник M25, серт. для использ. во взрывоопасных зонах, для силовых кабелей диаметром 8-15 мм
    1 клеммная перемычка, позволяющая осуществлять различные схемы подключения (устанавливается вместо боковой пластины)
