Соединительные коробки JB-EX
МногофункциональныеJB-EX-21

Соединительная коробка для использования в промышленных условиях во взрывоопасных зонах. Может использоваться для соединения силовых кабелей, греющих кабелей, а также подсоединения холодных вводов к греющим кабелям с помощью подсоединительных наборов М20. В зависимости от конфигурации системы, к коробке можно подвести до 6 кабелей. Соединительные наборы М20 заказываются отдельно в зависимости от используемого типа греющего кабеля. Кабели соединяются с помощью контактных зажимов, размещенных на DIN-рейке. RAYCHEM JB-EX-21 монтируется на стену или на трубу посредством четырех монтажных отверстий, расположенных в ее основании. При монтаже этой коробки на трубопроводы можно применять стандартные опорные кронштейны.

Технические характеристики
Назначение
Коробка для подвода питания, оконечная коробка (при подключении «звездой»), коробка для разветвления (3-фазная и петля), распределительная коробка
Вводы
6 x M20
1 x M32
Материал конструкции
Коробка и крышка
Стойкий к электростатическим зарядам стеклонаполненный полимер, черного цвета
Прокладка крышки
Силоксановый каучук
Винты крышки
Нерж. сталь (невыпадающие)
Пластина заземления
Сталь, оцинкованная, голуб.
Степень защиты оболочки
IP66
Допустимая температура окружающей среды
–55...+55°C
Клеммы
Количество
6 шт., пружинные
Маркировка
1, 2, 3, 3 x PE
Макс. сечение жил
10 мм2 (однопров. и многопров.)
Макс. напряжение питания
550 В перем. тока
Макс. сила тока
53 A
КОМПЛЕКТУЮЩИЕ (ЗАКАЗЫВАЮТСЯ ОТДЕЛЬНО)
Опорные кронштейны
SB-100, SB-101
Набор для холодных вводов с полимерной изоляцией
С20-PI-PA-KIT имеет сальник сертифицированный для применения во взрывоопасных зонах, полиамид, макс. -40°С С20-PI-M0-KIT имеет сальник сертифицированный для применения во взрывоопасных зонах, никелированная латунь, макс. -55°С (используется с коробками со встроенной пластиной заземления или болтом заземления)
Кабельный сальник для силовых кабелей
GL-45-M32 — сальник для взрывоопасных зон для кабелей Ø 12-21 мм
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
СХЕМАТИЧНОЕ ИЗОБРАЖЕНИЕ
Сертификация
PTB 00 ATEX 1002 - II 2G Ex edm ia [ia] IIC T6, T5 и T4 II 2D Ex tD A21 IP66 T85°C, T100°C и T135°C
IECEx PTB 08.0004 - Ex e ia II, IIC T6, T5, T4 Ex tD A21 IP66 T 85°C, T 100°C, T 135°C

TC RU C-BE.ИМ43.В.01854 1Ex d e mb ia (ia) IIC T6...T4 Gb Ex tb IIIC T85°... T135° Db Темп. окр. среды -55°...+55° IP66 ООО "ТехИмпорт" Сделано в Индии

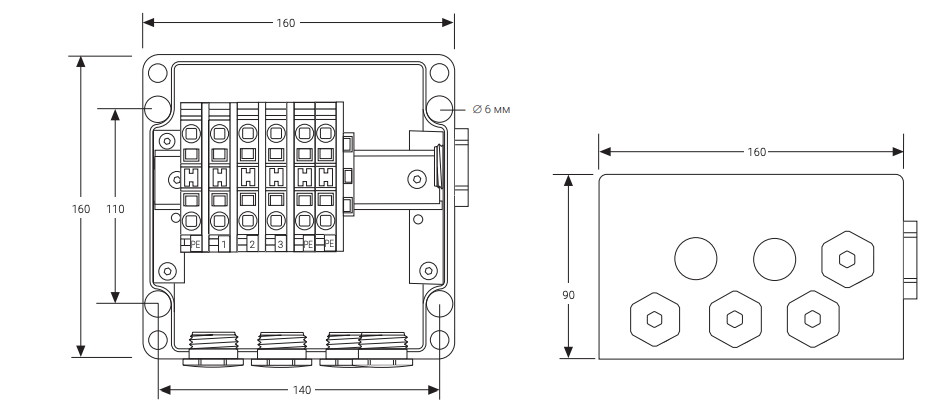

Номинальные размеры
Номинальные размеры
Комплектация
  • 1 соединительная коробка с клеммами на DIN-рейке
  • 4 заглушки M20
    2 предохранительные (временные) заглушки M20
    1 заглушка M32
    1 клеммная перемычка, позволяющая осуществлять различные схемы подключения (устанавливается вместо боковой пластины)
